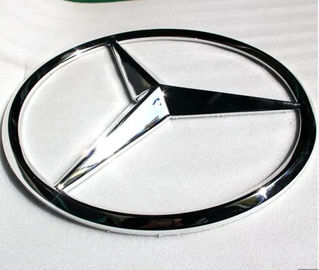

অ্যাক্রিলিক (পিএমএমএ) কার লোগো বোর্ড ক্রোম মেটালাইজিং সিস্টেম

Royal technology has developed and built the whole supply chain for Car LOGO board PVD metalizing service. রয়্যাল প্রযুক্তি কার লোগো বোর্ড পিভিডি মেটালাইজিং পরিষেবার জন্য পুরো সরবরাহ চেইন তৈরি করেছে এবং তৈরি করেছে। From mold design & manufacturing, thermal vacuum forming process, UV curing base/top coatings; ছাঁচ নকশা এবং উত্পাদন থেকে, তাপ ভ্যাকুয়াম গঠনের প্রক্রিয়া, ইউভি নিরাময় বেস / শীর্ষ স্তরসমূহ; PVD chroming metalizing till LED lighting assemble, we are able to provide a complete turn-key coating solution. পিভিডি ক্রোমিং মেটালাইজিং যতক্ষণ না এলইডি আলো জড়ো হয়, আমরা একটি সম্পূর্ণ টার্ন-কী লেপ সমাধান সরবরাহ করতে সক্ষম।

ছবি: 1 ~ 5

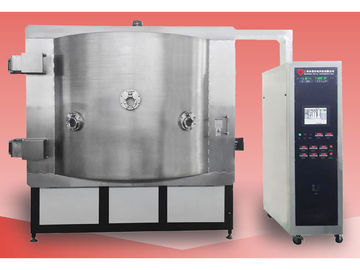

সারসংক্ষেপ: The RTEP2200 set metalizing system was custom designed and manufactured for Car LOGO board chrome coating. আরটিইপি 2200 সেট মেটালাইজিং সিস্টেমটি কাস্টম নকশাকৃত এবং কার লোগো বোর্ড ক্রোম লেপের জন্য তৈরি করা হয়েছিল। With the PVD thermal evaporation technology, which deposits thin high reflection film on PMMA (Acrylic) surface, gives outstanding coating layers as shown below: during day time, sign symbols have a solid metal look ( stainless steel effect ); পিভিডি তাপীয় বাষ্পীভবন প্রযুক্তির সাথে, যা পিএমএমএ (অ্যাক্রিলিক) পৃষ্ঠের উপর পাতলা উচ্চ প্রতিবিম্ব ছায়াছবি জমা করে, নীচে প্রদর্শিত হিসাবে অসামান্য লেপ স্তর দেয়: দিনের সময়, চিহ্ন চিহ্নগুলিতে একটি শক্ত ধাতব চেহারা থাকে (স্টেইনলেস স্টিলের প্রভাব); while at night, they are illuminated ( LED light inside is installed ) from front, back and side views. রাতে, তারা সামনে, পিছনে এবং পাশের ভিউগুলি থেকে আলোকিত হয় (ভিতরে ভিতরে এলইডি আলো ইনস্টল করা হয়)।

• বিল্ট সময়: 2015
• অবস্থান: দক্ষিণ কোরিয়া
• অ্যাপ্লিকেশন: অটোমোবাইল লোগো বোর্ড, পিসি / পিএমএমএ ক্রোম লেপ, অ্যালুমিনিয়াম / সিলভার / কপার / এসএস তারগুলি ধাতবকরণ।

টাইপ করুন:

• উল্লম্ব অভিযোজন, সিলিন্ডার, 1-দরজা, সম্মুখ খোলার।

নকশা বৈশিষ্ট্য:

• শক্ত কাঠামো ডিজাইন এবং উচ্চ মানের কনফিগারেশন

• পিএলসি + টাচ স্ক্রিন অপারেশন সিস্টেম, সম্পূর্ণ স্বয়ংক্রিয় / ম্যানুয়াল নিয়ন্ত্রণ
• দ্রুত ভ্যাকুয়াম খালি করার সিস্টেম
• সহজে লোডিং / আপলোডিংয়ের জন্য আবর্তিত ক্যারোসেল কাঠামোটি একচেটিয়াভাবে ডিজাইন করা
• রক্ষণাবেক্ষণের জন্য কাজের পরিবেশে সহজে অ্যাক্সেস

প্রযুক্তিগত বিবরণ:

• কর্মক্ষমতা

1. চূড়ান্ত ভ্যাকুয়াম চাপ: 5.0 × 10 এর চেয়ে ভাল^-6 টর।

2. অপারেটিং ভ্যাকুয়াম প্রেসার: 1.0 × 10^-4 টর।

৩.পাম্পিং ডাউন টাইম: 1 এটিএম থেকে 1.0 × 10 এ^-4 Torr≤3 মিনিট (ঘরের তাপমাত্রা, শুকনো, পরিষ্কার এবং খালি চেম্বার)

৪. ধাতবকরণের উপাদান (বাষ্পীভবন): আল, সিআর, স্ন, তি, এসএস, কিউ ... ইত্যাদি

৫. অপারেটিং মডেল: সম্পূর্ণ স্বয়ংক্রিয়ভাবে / আধা-অটো / ম্যানুয়ালি

• গঠন

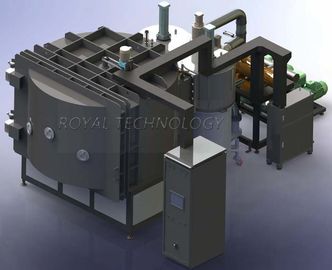

ভ্যাকুয়াম লেপ মেশিনে নীচে তালিকাভুক্ত কী সম্পন্ন সিস্টেম রয়েছে:

1. ভ্যাকুয়াম চেম্বার
1.1 আকার: অভ্যন্তরীণ ব্যাস 2200 মিমি

অভ্যন্তরীণ উচ্চতা: 1500 মিমি

1.2 উপাদান: ভ্যাকুয়াম চেম্বার SUS304

দরজা এবং flanges SUS304

চেম্বার কাঠামো শক্তিশালী: এসএস 41 হালকা ইস্পাত, রঙযুক্ত সমাপ্তি পৃষ্ঠের চিকিত্সা সহ

পেইন্টিং সমাপ্তি পৃষ্ঠের চিকিত্সা সহ চেম্বার চ্যাসিস এস এস 41 মাইল স্টিল

1.3 বাষ্পীভবন শিল্ড: SUS304

1.4 উইন্ডোটি দেখুন: চেম্বারের দরজায়

1.5 ভ্যাকুয়াম চেম্বার ভেন্টিং ভালভ (সাইলেন্সার সহ)

1.6 দরজা: SUS304 উপাদান

2. রুহিং ভ্যাকুয়াম পাম্পিং সিস্টেম (ব্যাকিং পাম্প প্যাকেজ) - লেবোল্ড

৩. হাই ভ্যাকুয়াম পাম্পিং সিস্টেম (ডিফিউশন পাম্প + কোল্ড ট্র্যাপ ডিভাইস) - লেবোল্ড

4. বৈদ্যুতিক নিয়ন্ত্রণ এবং অপারেশন সিস্টেম- পিএলসি + টাচ স্ক্রিন

৪.১ প্রধান সার্কিট: নন-ফিউজ ব্রেকার সুইচ, তড়িৎ চৌম্বকীয় সুইচ, সিরিজের ধরণে সি / টি

৪.২ বাষ্পীভবন শক্তি

৪.৩ বাষ্পীভবন নিয়ন্ত্রণ ব্যবস্থা

৪.৪ অপারেশন সিস্টেম: টাচ স্ক্রিন + পিএলসি, রেসিপি নিয়ন্ত্রণ এবং ডেটা লগিং, অটো শাটডাউন, স্বয়ংক্রিয় স্থানান্তর, অটো লেপ

4.5 ভ্যাকুয়াম চাপ পরিমাপ সিস্টেম

ভ্যাকুয়াম গেজ: পিরানী + পেনিং গেজ

থার্মোকল গেজ: 760 টরর ~ 5 * 10^-4 টর

4.6 অ্যালার্ম সিস্টেম: সংকুচিত বায়ুচাপ, শীতল জল প্রবাহ, মিস-অপারেশন

4.7 পাওয়ার লোড সূচক: ভোল্টেজ সূচক এবং লোড বর্তমান সূচক

5. ডিপোজিশন সিস্টেম

5.1 টুংস্টেন ফিলামেন্ট বাষ্পীকরণ উত্স

5.2 সিআর / আল তার

6. উপ-সিস্টেম

.1.১ এয়ার কমপ্রেড ভালভ কন্ট্রোল সিস্টেম

6.2 শীতল জল সিস্টেম: জল প্রবাহ পাইপ এবং স্যুইচ ভালভ সিস্টেম

6.3 পলিকোল্ড (-120 ~ -145 ℃) বিকল্পের জন্য ব্রুকস ক্রিওম্প্প।

• কাজের পরিবেশ

সংক্ষিপ্ত এয়ার: 5 ~ 8 কেজি / সেমি 2

শীতল জল: জল-তাপমাত্রা: 20 ~ 25 ℃, 200 লিটার / মিনিট,
জল-মধ্যে চাপ: 2 ~ 3 কেজি / সেমি 2,

পাওয়ার: 3 ফেজ 380V 50Hz (60Hz), 100 কেভিএ

ইনস্টলেশন ক্ষেত্র: (এল * ডাব্লু * এইচ) 9000 * 4200 * 3000 মিমি

অবসন্ন: যান্ত্রিক পাম্পের জন্য ভেন্ট

If you need customized coating system, please share your thoughts and ideas with our team. আপনার যদি কাস্টমাইজড লেপ সিস্টেমের প্রয়োজন হয় তবে অনুগ্রহ করে আমাদের দলের সাথে আপনার চিন্তাভাবনা এবং ধারণা ভাগ করুন। Do not forget to submit your product specifications, we will work together and find the optimal solution to your needs. আপনার পণ্যের স্পেসিফিকেশন জমা দিতে ভুলবেন না, আমরা একসাথে কাজ করব এবং আপনার প্রয়োজনের অনুকূল সমাধান খুঁজে বের করব।
