পিভিডি বা ভ্যাকুয়াম মেটালাইজেশন কি?
PVD- এর মাধ্যমে একটি পাতলা ফিল্ম ধাতব আবরণ প্রয়োগের প্রক্রিয়াটি একটি সিল করা ভ্যাকুয়াম চেম্বারের মধ্যে স্থাপন করা হয়, এবং লক্ষ্যস্থলের উপাদানকে ionize করার জন্য বিদ্যুতের বর্তমান এবং ভোল্টেজ বা নিষ্ক্রিয় গ্যাসের বোমা বানাতে হয় (যা একটি বিশুদ্ধ ধাতু বা একটি খাদ হতে পারে )। একবার টার্গেট উপাদান একটি vapor ফর্ম মধ্যে ionized হয় এটি অংশ পৃষ্ঠ জমা হয়। পিভিডি কোটিংয়ের তিনটি জনপ্রিয় প্রকার রয়েছে: ভ্যাকুয়াম বায়োপেশন এবং স্পুতারিং, এবং আর্ক বাপার ডিপোজিওশন (বা ক্যাথিডিক আর্ক)
Sputter Deposition
Sputtering একটি ধাতু জালিয়াতি প্রক্রিয়ার যেখানে লক্ষ্য উপাদান তাপ ব্যবহার করে vaporized হয় না, কিন্তু তার ধাতু পরমাণু একটি বোম্বার কণা সংঘর্ষের দ্বারা লক্ষ্য থেকে শারীরিক dislodged হয়। একটি sputtering চেম্বারে অংশ থেকে লক্ষ্য থেকে দূরত্ব ভ্যাকুয়াম জমা রাখার চেয়ে অনেক ছোট। Sputtering এছাড়াও অনেক বেশী ভ্যাকুয়াম অধীন করা হয়। স্পুতরিং উৎস নিজেই উপাদান, aloys, মিশ্রণ, বা যৌগ হতে পারে। ধাতব বন্টন এই ফর্ম সাধারণত অর্ধপরিবাহী উত্পাদন ব্যবহার করা হয়, স্থাপত্য কাচ উপর, প্রতিফলিত coatings, কম্প্যাক্ট ডিস্ক সিডি, এবং শোভাকর coatings
চাপ বাষ্প অধিগ্রহণ
ক্যাথডিক অ্যাক্স্প ডিপোশন বা আর্ক-পিভিডি একটি শারীরিক বাষ্প বর্ধন কৌশল যা একটি বৈদ্যুতিক চাপ একটি ক্যাথোড লক্ষ্য থেকে উপাদান বাষ্প করা হয়। বাষ্পীভূত উপাদান তারপর একটি পাতলা উপর condensed, একটি পাতলা ফিল্ম গঠন এই টেকনিকটি ধাতব, সিরামিক, এবং কম্পোজিট চলচ্চিত্র জমা করার জন্য ব্যবহার করা যেতে পারে। চাপ বাষ্পীভবন একটি ক্যাথোড (লক্ষ্য হিসাবে পরিচিত) পৃষ্ঠের উপর একটি উচ্চ বর্তমান, কম ভোল্টেজ চাপ এর আঘাত সঙ্গে শুরু হয় একটি ছোট (সাধারণত কয়েক micrometers প্রশস্ত) বৃদ্ধি করে, একটি ক্যাথোড হিসাবে পরিচিত অত্যন্ত অনলস emitting এলাকা স্পট। ক্যাথোড স্পট এ স্থানীয় তাপমাত্রা অত্যন্ত উচ্চ (প্রায় 15000 ℃), যা একটি উচ্চ evlocity (10 কিলোমিটার / সেকেন্ড) vaporized ক্যাথোড উপাদান জেট ফলাফল, ক্যাথোড পৃষ্ঠের পিছনে একটি crater চলে যাচ্ছে

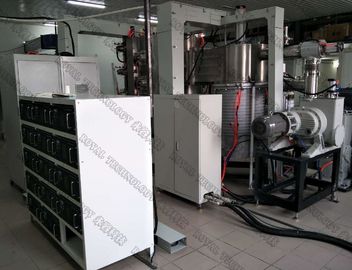

রয়্যাল প্রযুক্তি RTAC-SP সিরিজ PVD ভ্যাকুয়াম metallizing সরঞ্জাম নির্মিত এবং গড়া

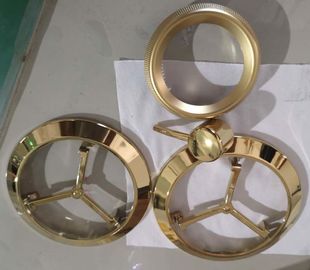

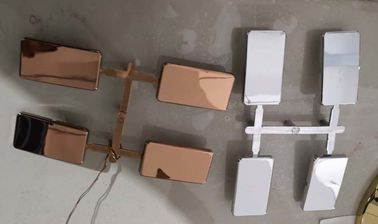

জনপ্রিয় ধাতু অ্যালোহী, ব্রাস, Zamak (দস্তা খাদ), প্লাস্টিক, ইলেক্ট্রনিক্স, পাইপ এবং plumbings, প্লাম্বার জিনিসপত্র, সিস্টেম ভালভ এবং ক্যাপ জল জন্য ব্যবহৃত; চিকিৎসা ও শিল্পের ভালভ ইত্যাদি। প্রক্রিয়াটি মূলতঃ ক্রোমিয়াম ইলেক্ট্রোপ্লিটকে প্রতিস্থাপন করে যা মানুষের ও পরিবেশের জন্য বিপজ্জনক।
উচ্চ ভ্যাকুয়াম Metallizing সিস্টেম কনফিগারেশন এবং বৈশিষ্ট্য:
মডেল | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1615-SPMF |
কার্যকরী চেম্বার আয়তন | Φ1000 এক্স H800mm | Φ1250 x H1250mm | Φ1600 x H1500mm |
ডিপোজিশন সোর্স | সিলিন্ডার আর্ক (বিকল্পের জন্য বৃত্তাকার চাপ) + এমএফ স্প্রেটারিং ক্যাথোড + লিনিয়ার আইওন সোর্স | ||
ভ্যাকুয়াম পাম্পিং সিস্টেম (লেবড্ড পাম্প + টার্বো মণিকুলার পাম্প) | SV300B - 1 সেট (300m³ / ঘন্টা) | SV300B - 1 সেট (300m³ / ঘন্টা) | SV300B - 2 সেট (300m³ / ঘন্টা) |
WAU1001-1set (1000m³ / ঘন্টা) | WAU1001-1set (1000m³ / ঘন্টা) | WAU2001-1set (1000m³ / ঘন্টা) | |
D60T- 1 সেট (60m³ / ঘন্টা) | D60T- 1 সেট (60m³ / ঘন্টা) | D60T- 1 সেট (60m³ / ঘন্টা) | |
টর্পো অণু পাম্প: 2 সেট (3500 এল / এস) | টর্পো অণু পাম্প: 2 সেট (3500 এল / এস) | টর্পো অণু পাম্প: 3 সেট (3500 এল / এস) | |
স্পুটারিং পাওয়ার সাপ্লাই | 1 * ২4 কেউ (এমএফ) | 2 * 36KW (এম এফ) | 3 * 36KW (এম এফ) |
চাকার শক্তি সরবরাহ | 6 * 5KW | 7 * 5KW | 8 * 5KW |
বিয়াস পাওয়ার সাপ্লাই | 1 * 24KW | 1 * 36KW | 1 * 36KW |
প্ল্যানেটিক রড | 6/8 | 12/16 | 20 |
উনান | 6 * 2.5KW | 8 * 2.5KW | 9 * 2.5KW |
আলটিমেট ভ্যাকুয়াম | 9.0 * 10-4Pa (খালি, পরিষ্কার, কক্ষ তাপমাত্রা) | 9.0 * 10-4Pa (খালি, পরিষ্কার, কক্ষ তাপমাত্রা) | 9.0 * 10-4Pa (খালি, পরিষ্কার, কক্ষ তাপমাত্রা) |
চক্র সময় (পাম্প উপর নির্ভর করে) | 40 '~ 50' স্তর উপাদান এবং লেপ রেসিপি উপর নির্ভর করে | ||
ওয়ার্কিং পাওয়ার আবশ্যকতা | 3 ফেজ 4 লাইন, এসি 380 ভি, 50 হজ, 35 কেডব্লিউ | 3 ফেজ 4 লাইন, এসি 380 ভি, 50 হজ, 120 কেডব্লিউ | 3 ফেজ 4 লাইন, এসি 380 ভি, 50 হজ, 150 কেডব্লিউ |
ঠান্ডা পানি | হ্যাঁ, শিল্প জল চিল্লার | ||
প্রসেসিং গ্যাস (99.99%) | 4 উপায় | 4 উপায় | 4 উপায় |
পদচিহ্ন (মিমি) | 2000 * 2000 * 2300 | 4000 * 4500 * 3200 | 5500 * 5000 * 3600 |
মোট ওজন (কেজিএস) | 4500 | 7000 | 9000 |
মোট বিদ্যুত ব্যবহার (আনুমানিক।) | 50KW | 110KW | 170KW |
প্রকৃত বিদ্যুত ব্যবহার (আনুমানিক।) | 30KW | 60KW | 80KW |
কেবলমাত্র রেফারেন্সের জন্য প্রযুক্তিগত পরামিতির উপরে, নির্দিষ্ট অ্যাপ্লিকেশনের উপর ভিত্তি করে রয়্যালটিকে চূড়ান্ত উত্পাদন করার অধিকার সংরক্ষণ করে।
আপনি আপনার প্রত্যাশিত সমাধান Royaltec থেকে পেতে চান সঙ্গে আমাদের পরামর্শ করুন, আমরা এই অ্যাপ্লিকেশন নেভিগেশন ঘূর্ণন-আবরণ আবরণ সমাধান প্রদান।
