সারাংশ:

RTEP1616-SP ভ্যাকুয়াম মেটালাইজিং মেশিনটি বিশেষ করে ইএমআই পরিশ্রুত পাতলা ফিল্ম এবং এনসিবিএম ভেলম ডিপোজিওনের জন্য ডিজাইন করা হয়েছে, যা ব্যাপকভাবে টেলিযোগাযোগ ডিভাইস, কম্পিউটার, নোটবুক, কনজিউমার ইলেক্ট্রনিক্স, হোম এপ্লিকেশন, মহাকাশ এবং সামরিক আইটেমগুলিতে ব্যবহৃত হয়।

আমাদের গ্রাহকদের হয়: Sumgsung, অ্যাপল, Lenovo, Huawei ইলেকট্রনিক্স উত্পাদন।

চেম্বারের আকারের ব্যাস 1600 মিমি এবং উচ্চতা 1600 মিমি বিভিন্ন ধরণের পণ্য মিটমাট করতে পারে।

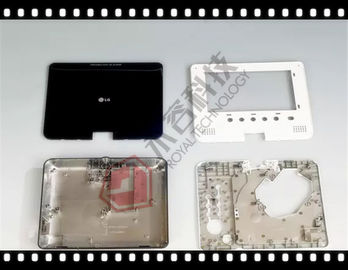

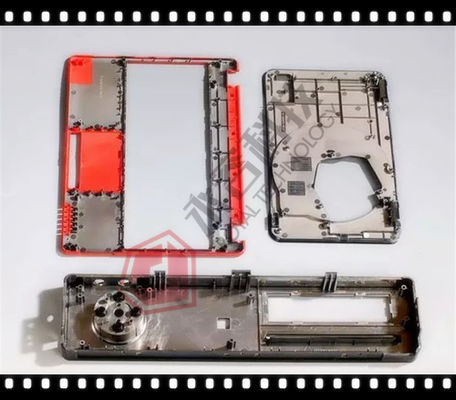

ইএমআই রক্ষা ফিল্ম প্রোপার্টি

1) ফিল্ম বেধ: 1.5 ~ 3 মাইক্রন প্রয়োজনীয়তার উপর নির্ভর করে।

2) ফিল্ম প্রতিরোধের: (ওহ) 0.5 better চেয়ে ভাল

3) আঠালো: 3M810 টেপ> 5 বি

ইএমআই আবরণ ফিল্ম আবরণ প্রক্রিয়া

4) ডিসি sputtering স্টেইনলেস স্টীল

5) তাপ বপন দ্বারা তামা জমা

6) ডিসি sputtering স্টেইনলেস স্টীল, Cu ফিল্ম স্তর পূর্ণ কভার।

ইলেকট্রো চৌম্বক হস্তক্ষেপ Metalizer বৈশিষ্ট্য রক্ষা

1) একটি উচ্চ উত্পাদনশীলতার জন্য 2-দরজা গঠন এবং দ্রুত পাম্পিং গতি
2) PLC নিয়ন্ত্রণ সঙ্গে বন্ধুত্বপূর্ণ স্পর্শ পর্দা প্যানেল অপারেশন

3) স্থিতিশীল উৎপাদন এবং উচ্চ মানের জন্য মানবিক বন্ধুত্বপূর্ণ সফ্টওয়্যার প্রোগ্রাম নকশা।

4) উচ্চ sputtering টার্গেট ব্যবহার হার একটি কম উৎপাদন খরচ নিশ্চিত।

5) ভালো ইউনিফর্ম এবং চমৎকার আনুগত্য

6) উৎপাদন দক্ষতা এবং যোগ্যতাসম্পন্ন হার উন্নত একটি উন্নততর কর্মক্ষমতা জন্য উন্নত নকশা ধারণা।

7) আঠালো উন্নতির জন্য প্লাজমা পরিস্কার এবং পৃষ্ঠ কার্যকলাপ চিকিত্সা জন্য আইওন উৎস ডিভাইস।

পিভিডি ভ্যাকুয়াম মেটালিং সুবিধা:

পরিবেশগতভাবে বন্ধুত্বপূর্ণ সবুজ প্রক্রিয়া, দূষণ মুক্ত ব্যবহার করে ফিনিশগুলি জমা করা হয়;
উচ্চ ফলপ্রসু এবং চমৎকার এককতা।
উচ্চ ভলিউম উত্পাদন, কম খরচে, ব্যাপক উৎপাদন চাহিদা জন্য আদর্শ সমাধান।

ধরন:

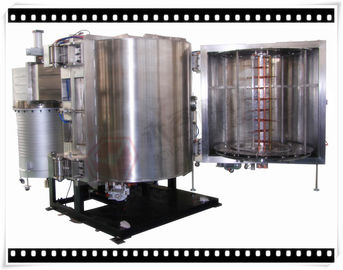

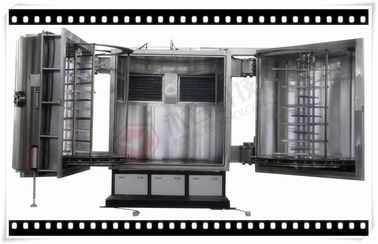

• উল্লম্ব অবস্থান, সিলিন্ডার, 2-দরজা গঠন, সামনে খোলার।

প্রযুক্তিগত বিবরণ:

• কর্মক্ষমতা

1. আলটিমেট ভ্যাকুয়াম চাপ: 5.0 × 10 ^-6 টর চেয়ে ভাল।

2. ভ্যাকুয়াম চাপ অপারেটিং: 1.0 × 10 ^-4 Torr

3. সময় নিচে পাম্প: 1 এট থেকে 1.0 × 10 ^-4 Torr≤5 মিনিট (রুম তাপমাত্রা, শুষ্ক, পরিষ্কার এবং খালি চেম্বার)

4. ধাতবকরণ উপাদান (বাষ্পীভবন): স্টেইনলেস স্টীল, কপার

5. অপারেটিং মডেল: সম্পূর্ণ স্বয়ংক্রিয়ভাবে / সেমি অটো / ম্যানুয়ালি

• গঠন

ভ্যাকুয়াম লেপ মেশিন নীচে তালিকাভুক্ত কী সম্পন্ন সিস্টেম রয়েছে:

1. ভ্যাকুয়াম চেম্বার

1.1 সাইজ: ইনার ব্যারিয়াম 1600 মিমি

আনার উচ্চতা: 1600 মিমি

দরকারী উচ্চতা: 1265mm

মোট উচ্চতা: 1420mm

1.2 উপাদান: ভ্যাকুয়াম চেম্বার SUS304

দরজা এবং flanges SUS304

চেম্বার কাঠামো শক্তিশালী: SS41 হালকা ইস্পাত, পেইন্ট সমাপ্তি পৃষ্ঠ চিকিত্সা সঙ্গে।

চেম্বার চ্যাসি SS41 হালকা ইস্পাত অঙ্কিত সমাপ্তি পৃষ্ঠ চিকিত্সা সঙ্গে।

1.3 Sputtering এবং বপন শিল্ড: SUS304

1.4 দেখুন উইন্ডো: চেম্বারের দরজাগুলিতে

1.5 ভ্যাকুয়াম চেম্বার ভেন্টিং ভালভ (সিলেন্স সহ)

1.6 ডোর: SUS304 উপাদান ব্যাসার্ধ 1600 মিমি আনার উচ্চতা: 1600 মিমি

1.7 ডিপোজিজন ড্রাইভিং সিস্টেম: সেন্ট্রাল ড্রাইভিং সর্বোচ্চ 1400mm * 1265mm

1.8 ড্রাইভিং মোটর: 1/2 এইচপি

1.9 বাষ্পীভবন পাওয়ার: 1 সেট / দরজা

ডিসি Sputtering পাওয়ার: 1 সেট

স্প্রেটারিং ক্যাথড আকার: 125 * 1400 মিমি

2. রৌহিং ভ্যাকুয়াম পাম্পিং সিস্টেম

2.1 তেল সিল রোটারি ভ্যান ভ্যাকুয়াম পাম্প - Leybold

একটি: পাম্পিং গতি: 640 m³ / ঘন্টা

2.2 রুট পাম্প - লেবড

একটি: পাম্পিং গতি: 4400 m³ / ঘন্টা

2.3 Roughing ভ্যাকুয়াম ভালভ: বায়ুসংক্রান্ত মডেল

2.4 ভ্যাকুয়াম পাইপ লাইন: 6 "এবং 8" SUS304 উপাদান

2.5 ভ্যাকুয়াম ভেন্টিং ভালভ: 3/8 "ইলেক্ট্রোম্যাগনেটিক মডেল

3. উচ্চ ভ্যাকুয়াম পাম্পিং সিস্টেম

3.1 তেল ছড়িয়ে পাম্প: RTDP-36

ক। পাম্পিং গতি: 40000 এল / এস

খ। আলটিমেট ভ্যাকুয়াম চাপ: ভাল 10 ^{- 7} টর

গ। তাপীকরণ শক্তি: 3 ফায়েজ, 21 কেডব্লিউ

ঘ। তেল খরচ: 9 লিটার

3.2 কোল্ড ফাঁদ: 36 ", তেল স্ট্রিম পিছনে জল ঠান্ডা ফিরে

3.3 উচ্চ ভ্যাকুয়াম ভালভ: বায়ুসংক্রান্ত

3.4 ফো-লাইন ভালভ: বায়ুসংক্রান্ত

4. বৈদ্যুতিক নিয়ন্ত্রণ এবং অপারেশন সিস্টেম

4.1 প্রধান সার্কিট: কেউ-ফেজ ব্রেকার সুইচ, ইলেক্ট্রোম্যাগনেটিক সুইচ,
সি / টাই সিরিজ টাইপ

4.2 বপন শক্তি

4.3 বপন নিয়ন্ত্রণ ব্যবস্থা

4.4 স্পুটারিং পাওয়ার, ডিসি মডেল

4.5 কন্ট্রোল সিস্টেম: পিএলসি + টাচ স্ক্রিন অটো / ম্যানুয়ালি

4.6 অপারেশন সিস্টেম: টাচ স্ক্রিন + প্রদর্শন

4.7 ভ্যাকুয়াম চাপ পরিমাপ সিস্টেম

ভ্যাকুয়াম গেজ: লেবেড সেন্টার দুই - 1 সেট

সম্পূর্ণ পরিসীমা গেজ: 760 Torr ~ 10 ^{- 7} Torr - 1 সেট

4.8 এলার্ম সিস্টেম:

সংকুচিত হাওয়া চাপ কম: অ্যালার্ম শব্দ

কুলিং জল প্রবাহ নিম্ন: এলার্ম শব্দ

ভুল অপারেশন: এলার্ম শব্দ

4.9 পাওয়ার লোড নির্দেশক: ভোল্টেজ সূচক এবং লোড বর্তমান সূচক

5. সাব-সিস্টেম

5.1 এয়ার সংকুচিত ভালভ কন্ট্রোল সিস্টেম

5.2 কুলিং জল সিস্টেম: জল প্রবাহ পাইপ এবং সুইচ ভালভ সিস্টেম

5.3 Polycold (-120 ~ -145 ℃) Cryopump - 1 সেট

মডেল: MaxCool- 2500L

সর্বোচ্চ লোড: 2500W

পাম্পিং গতি: 14000 এল / এস

6. ডিপোজিজন সিস্টেম

6.1 স্প্রাটারিং সোর্স

ক। Sputtering লক্ষ্য "125 মিমি * 1400 মিমি * 12 ~ 14mm - 1 সেট

খ। শাটার - 1 সেট

গ। গণ প্রবাহ কন্ট্রোলার: আর গ্যাস - 1 সেট

ঘ। Sputtering পাওয়ার সাপ্লাই: ডিসি 60KW - 1 সেট

6.2 বাষ্পীভবন সোর্স

ক। টুঙ্গস্টেন বাষ্পীভবন উত্স

খ। বাষ্পীভবন পাওয়ার সাপ্লাই: 20 কেভিএ

গ। আইওন উৎস ডিভাইস এবং পাওয়ার সাপ্লাই

7. কর্ম পরিবেশ

কম্প্রেস এয়ার: 5 ~ 8 কেজি / সেমি ²

কুলিং জল: জল ইন তাপমাত্রা: 20 ~ 25 ℃, 200 লিটার / মিনিট,
পানি ইন চাপ: 2 ~ 3 কেজি / সেমি ²

পাওয়ার: 3 ফেজ 380 ডি 50Hz (60Hz), 160 কেভিএ

ইনস্টলেশন এলাকা: (এল * ওয়াট * এইচ) 6500 * 5500 * 2700mm

নিষ্কাশন: যান্ত্রিক পাম্প জন্য ভেন্ট

আমরা আমাদের গ্রাহক উত্পাদন প্রয়োজনীয়তা পূরণ যা বিভিন্ন 3D অংশ জন্য সবচেয়ে উপযুক্ত আবরণ প্রক্রিয়া ডিজাইন এবং বিকাশের চেষ্টা করা হয়েছে। তাই আমরা ইএমআই আবরণ জন্য মোট আবরণ সমাধান প্রদান।

যদি কাস্টমাইজড লেপ সিস্টেমের প্রয়োজন হয়, তাহলে আমাদের সাথে আপনার চিন্তাভাবনা এবং ধারণা শেয়ার করুন এবং আপনার পণ্যগুলির স্পেসিফিকেশন জমা দিন, আমরা সর্বোত্তম সমাধানগুলি সাজানোর জন্য একসঙ্গে কাজ করব।

আরো নির্দিষ্টকরণের জন্য আমাদের সাথে যোগাযোগ করুন, আপনি মোট আবরণ সমাধান প্রদান করতে রয়েল প্রযুক্তি সম্মানিত হয়।
