3D গঠন ঘড়ি তাপীয় বাষ্প আবরণ কোট ইউনিট ভ্যাকুয়াম জমা অক্সিডাইজেশন প্রতিরোধ

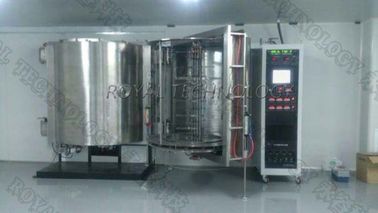

2-দরজা উল্লম্ব ভ্যাকুয়াম ধাতব সরঞ্জাম

সারাংশ:

২-দরজা উল্লম্ব পিভিডি ভ্যাকুয়াম ধাতব মেশিন RTEP1616 8 বছর আগে উন্নত একটি আদর্শ মডেল। ভ্যাকুয়াম তাপীয় বাষ্প কোটার ব্যাপকভাবে স্বয়ংচালিত শিল্প, স্বয়ংচালিত আলো প্রতিফলক, গাড়ী লোগো chroming ব্যবহৃত হয়; ক্যামেরা, কম্পিউটার, স্মার্ট ফোন, ঘড়ি এবং ঘড়ি, খেলনা এবং খেলাধুলার পণ্য, টেবিলওয়্যার, স্যানিটারি গুদাম, চিকিৎসা শিল্প, টিপিইউ, এবিএস, পিসি, পিপি, পিভিসি, পিইটি ফিল্ম, নাইলন, ধাতু খাদ, গ্লাস, সিরামিক, ইত্যাদি








প্রযুক্তি:

PVD (দৈহিক বাষ্প ডিপোজিশন) প্রক্রিয়াটি "প্রতিরোধী বাষ্পীভবন ডিপোজিটিং" প্রথাগত জল-ইলেক্ট্রোপ্লটিং পৃষ্ঠ চিকিত্সা পদ্ধতি প্রতিস্থাপন করার জন্য উন্নত আবরণ প্রযুক্তি হিসাবে। বায়ুচলাচল উৎস: টংস্টেন ধাতু, আলগা / আগা / সিউ তারের ইত্যাদির চেয়ে কম গলন পয়েন্ট আছে যা জমা দেওয়ার জন্য সরাসরি প্রতিরোধী গরমের মাধ্যমে টংস্টেন ফিলামেন্ট, বাস্কেট, নৌকা এবং ক্রুসিবল ইত্যাদি।
1. আলংকারিক আবরণ: এবিএস, পিপি, পিসি, পিইটি, পিএমএমএ একটি পাতলা ফিল্ম, হাই প্রতিফলিত, খেলনাের লেপের মত ধাতব, ফ্যাশন এবং গয়না আনুষাঙ্গিক, ক্রিসমাস ট্রি সজ্জা, বল, বোতাম, জুতা, আয়না গ্রাস করার জন্য।
2. কার্যকরী আবরণ: প্রতিরক্ষামূলক স্তর: তাপ নিরোধক, অ্যালক্সঅক্স, এইচএমডিএস রক্ষাকারী স্তর, ইএমআই এবং ইলেকট্রনিক্সে NCVM এর জন্য ব্লেডগুলিতে ZRO2 কোটিং।
3. অপটিক্স আবরণ: এন্টি প্রতিফলন লেপ (এএফ ফিল্ম), অপটিক্যাল ফিল্টার, রঙ বিচ্ছেদ ফিল্টার, দূরবীক্ষণ, periscope, মাইক্রোস্কোপ এবং ডিজিটাল ক্যামেরা।

সুবিধাদি:
Finishes একটি পরিবেশ বান্ধব সবুজ প্রক্রিয়া ব্যবহার করে জমা দেওয়া হয়;
অত্যন্ত প্রতিফলিত, উজ্জ্বল এবং উজ্জ্বল রং;
ভর উৎপাদন চাহিদা জন্য উচ্চ ভলিউম উত্পাদন, কম খরচে, আদর্শ সমাধান।

ধরন:

• উল্লম্ব অভিযোজন, সিলিন্ডার, 2-দরজা গঠন, সামনে খোলার।

নকশা বৈশিষ্ট্য:

• একটি স্বাধীন লোডিং অপারেশন, উচ্চ আউটপুট জন্য 2 দরজা গঠন মেশিন

• শক্তসমর্থ গঠন নকশা এবং উচ্চ মানের কনফিগারেশন

• পিএলসি + টাচ স্ক্রিন অপারেশন সিস্টেম, সম্পূর্ণরূপে স্বয়ংক্রিয়ভাবে / ম্যানুয়ালি নিয়ন্ত্রণ
• দ্রুত ভ্যাকুয়াম evacuation সিস্টেম
• বিশেষভাবে সহজ লোডিং / আপলোডিং জন্য ঘূর্ণায়মান ক্যারোজেল গঠন পরিকল্পিত
• রক্ষণাবেক্ষণের জন্য কাজ পরিবেশ সহজ এক্সেস

প্রযুক্তিগত বিবরণ:

• কর্মক্ষমতা

1. আলটিমেট ভ্যাকুয়াম চাপ: 5.0 × 10 ^-6 Torr চেয়ে ভাল।
2. অপারেটিং ভ্যাকুয়াম চাপ: 1.0 × 10 ^-4 Torr।
3. সময় নিচে পাম্পিং: 1 এটিএম থেকে 1.0 × 10 ^-4 Torr≤3 মিনিট (রুম তাপমাত্রা, শুষ্ক, পরিষ্কার এবং খালি চেম্বার)
4. মেটালাইজিং উপাদান (বাষ্পীভবন): আল, ক্র, এসএন, টিআই, এসএস, সি ... ইত্যাদি
5. অপারেটিং মডেল: স্বয়ংক্রিয় স্বয়ংক্রিয়ভাবে / সেমি অটো / ম্যানুয়ালি

• গঠন

ভ্যাকুয়াম আবরণ মেশিন নীচে তালিকাভুক্ত কী সম্পন্ন সিস্টেম রয়েছে:
1. ভ্যাকুয়াম চেম্বার
1.1 আকার: অভ্যন্তর ব্যাস 1600mm
ভিতরের উচ্চতা: 1600 মিমি
1.2 উপাদান: ভ্যাকুয়াম চেম্বার SUS304 (বিকল্প জন্য SS41 হালকা ইস্পাত)
দরজা এবং flanges SUS304 (বিকল্প জন্য SS41 হালকা ইস্পাত)
চেম্বার জোরদার গঠন: পেইন্টেড সমাপ্তি পৃষ্ঠ চিকিত্সা সঙ্গে SS41 হালকা ইস্পাত ,.
পেইন্টেড সমাপ্তি পৃষ্ঠ চিকিত্সা সঙ্গে চেম্বার চ্যাসি SS41 হালকা ইস্পাত।
1.3 ইভাপোরেশন ঢাল: SUS304
1.4 উইন্ডো দেখুন: চেম্বারের দরজা
1.5 ভ্যাকুয়াম চেম্বার ভেন্টিং ভালভ (সিলেন্সার সহ)
1.6 দরজা: SUS304 উপাদান

2. রাউজিং ভ্যাকুয়াম পাম্পিং সিস্টেম (ব্যাকিং পাম্প প্যাকেজ)

3. উচ্চ ভ্যাকুয়াম পাম্পিং সিস্টেম (ডিফিউশন পাম্প + ঠান্ডা ফাঁদ ডিভাইস)

4. বৈদ্যুতিক নিয়ন্ত্রণ ও অপারেশন সিস্টেম - পিএলসি + টাচ স্ক্রিন

4.1 প্রধান সার্কিট: সিরিজ টাইপ মধ্যে কেউ-ফিউজ ব্রেকার সুইচ, ইলেক্ট্রোম্যাগনেটিক সুইচ, সি / টি

4.2 বাষ্প শক্তি: 35kVA

4.3 বাষ্প নিয়ন্ত্রণ কন্ট্রোল সিস্টেম

4.4 অপারেশন সিস্টেম: টাচ স্ক্রিন + পিএলসি, রেসিপি কন্ট্রোল এবং ডেটা লগিং, অটো শাটডাউন, স্বয়ংক্রিয় নির্বাসন, স্বয়ংক্রিয় লেপ

4.5 ভ্যাকুয়াম চাপ পরিমাপ সিস্টেম

ভ্যাকুয়াম গেজ: Pirani + পেনিং গেজ

থার্মোকুলেল গেজ: 760 Torr ~ 5 * 10 ^-4 Torr

4.6 অ্যালার্ম সিস্টেম: কম্প্রেসযুক্ত বায়ু চাপ, কুলিং জল প্রবাহ, মিস অপারেশন

4.7 পাওয়ার লোড সূচক: ভোল্টেজ সূচক এবং লোড বর্তমান সূচক

5 । ডিপোজিট সিস্টেম
5.1 Tungsten ফিলামেন্ট বাষ্পীভবন উৎস
5.2 তাপীয় বাষ্পীভবন উপকরণ: তারের, রিং, rods ইত্যাদি।

6. সাব সিস্টেম

6.1 এয়ার কম্প্রেসড ভালভ কন্ট্রোল সিস্টেম

6.2 কুলিং জল সিস্টেম: জল প্রবাহ পাইপ এবং সুইচ ভালভ সিস্টেম

6.3 পলিকোল্ড (-120 ~ -145 ℃) বিকল্প জন্য ব্রুকস Cryopump।

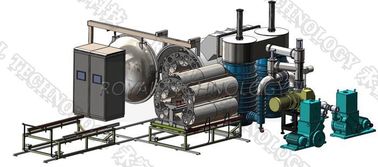

• RTEP1616 ভ্যাকুয়াম মেটালাইজার লেআউট

• কাজের পরিবেশ

কম্প্রেস এয়ার: 5 ~ 8 কেজি / সেমি 2

শীতল জল: জল-তাপমাত্রা: 20 ~ 25 ℃, 200 লিটার / মিনিট,
জল-চাপ: 2 ~ 3 কেজি / সেমি 2,

পাওয়ার: 3 ফেজ 380V 50Hz (60Hz), 140kVA

ইনস্টলেশন এলাকা: (এল * ওয়া * এইচ) 6500 * 5500 * 2700 মিমি
নিষ্কাশন: যান্ত্রিক পাম্প জন্য ভেন্ট



অন্যান্য 2-ডোর উল্লম্ব ভ্যাকুয়াম Metallizing Equipmen টি মডেল:

মডেল	আকার (মিমি) চেম্বার ইনner	সাবস্টেট জগস (Qty।)	বাষ্প শক্তি (কেভিএ)	প্লাজমা (কেভিএ)	চক্রাকারে	বৈদ্যুতিক শক্তি
RTEP1012	Φ1000xH1200	6,8,10	20	7	10 '~ 15' পণ্য উপর নির্ভর করে	3Phase / AC380V, 50HZ 3PH, 220 থেকে 440V, 60HZ
RTEP1416	Φ1400xH1600	6, 8,16	30	7
RTEP1418	Φ1400xH1800	6,16	35	10
RTEP1616	Φ1600xH1600	8.16	35	10
RTEP1618	Φ1600xH1800	8.16	35	10
RTEP1820	Φ1800xH2000	6	40	10
RTEP2022	Φ2000xH2200	10,12,16	40	10
