প্রিন্টেড সার্কিট বোর্ড (পিসিবি) গোল্ড প্লাটিং সরঞ্জাম, টিআইএন গোল্ড স্পটারিং মেশিন

অ্যাপ্লিকেশন

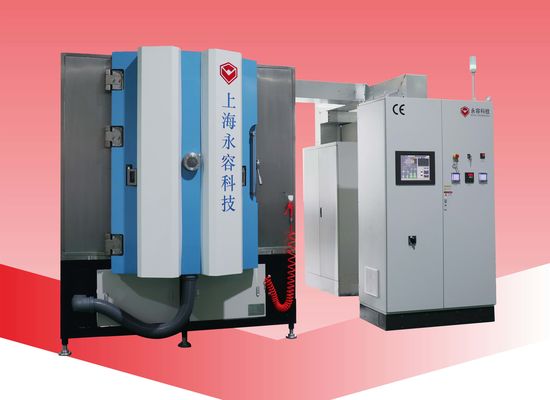

আরটিএসপি ১২১৫ মেশিনটি কাপার পিসিবিগুলির জন্য স্পট্রিং ডিপোজিশন প্রযুক্তির মাধ্যমে সোনার ধাতুপট্টাবৃত করার জন্য ডিজাইন করা হয়েছে এবং তৈরি করা হয়েছে।

পিসিবি শিল্পের সাথে জড়িত সবাই জানে যে, যেসব পিসিবি-র পৃষ্ঠের উপর তামা দিয়ে তৈরি হয়, সেগুলোকে অক্সিডাইজেশন ও অবনতির হাত থেকে রক্ষা করার জন্য একটি প্রতিরক্ষামূলক স্তর প্রয়োজন।

দুই বছর আগে, আমরা আমাদের গ্রাহকের কাছ থেকে একটি অনুরোধ পেয়েছি, তারা একটি লেপ সমাধান খুঁজছিল যা 5 জি সিম কার্ডের জন্য ব্যবহৃত তামার PCB-তে সূক্ষ্ম স্বর্ণ এবং ব্রোঞ্জ রঙ তৈরি করে,সামাজিক নিরাপত্তা কার্ড এবং স্মার্ট কার্ড মডিউল. আমরা গবেষণা ও উন্নয়নে 6 মাস ব্যয় করেছি, সঠিক লেপ প্রক্রিয়া চূড়ান্ত করার জন্য 20 বারেরও বেশি পরীক্ষা করেছি। ২০২০ সালের মার্চ মাসে আমরা উচ্চ সাফল্যের সাথে গ্রাহকের সাইটে মেশিনটি সরবরাহ করেছি।

RTSP1215 প্লাটিং সিস্টেম ধাতু জমা করতে পারেঃ Au স্বর্ণ, Ag রৌপ্য, Cu তামা পরিবাহী পরিবার ফিল্ম; জারা প্রতিরোধী ধাতু পরিবারঃ ট্যানটালিয়াম ((Ta), নিকেল (Ni), ক্রোম (Cr) ইত্যাদি
যৌগিক ফিল্ম: কার্বন ভিত্তিক ধাতু ফিল্ম, নাইট্রাইড ধাতু ফিল্ম।

পিভিডি গোল্ড প্ল্যাটিং এর সুবিধা

পরিবেশ বান্ধব প্রক্রিয়া

প্রচলিত গোল্ড ইলেক্ট্রোপ্লেটিংয়ের তুলনায় উৎপাদন খরচ অনেক কম

চমৎকার জীবন

ফিল্ম বেধ এবং অভিন্নতা ভাল নিয়ন্ত্রিত হয়

ব্যাপকভাবে উপলব্ধ, শেষ ব্যবহারকারীর জন্য আরও বিকল্প

মূল বৈশিষ্ট্য

দ্রুত আমানতের হারের জন্য একাধিক আমানত উত্স

সংক্ষিপ্ত চক্রের জন্য শক্তিশালী ভ্যাকুয়াম পাম্পিং সিস্টেম

জমা ফিল্মের সংযুক্তি এবং উচ্চ ঘনত্ব উন্নত করার জন্য অ্যানোড লিনিয়ার আয়ন উত্স

6 ইউনিট স্ট্যান্ডার্ড সমতল ক্যাথোড মাউন্টিং ফ্ল্যাঞ্জ

নমনীয় লেপ প্রক্রিয়া প্রয়োগ

ক্যাথোড এবং লক্ষ্যমাত্রা দ্রুত বিনিময় জন্য মডুলার কাঠামো নকশা

সাদা পটভূমিতে বিচ্ছিন্ন 5 জি সার্কিট মাইক্রোচিপ সিম কার্ডের প্রতীক


টেকনিক্যাল স্পেসিফিকেশন

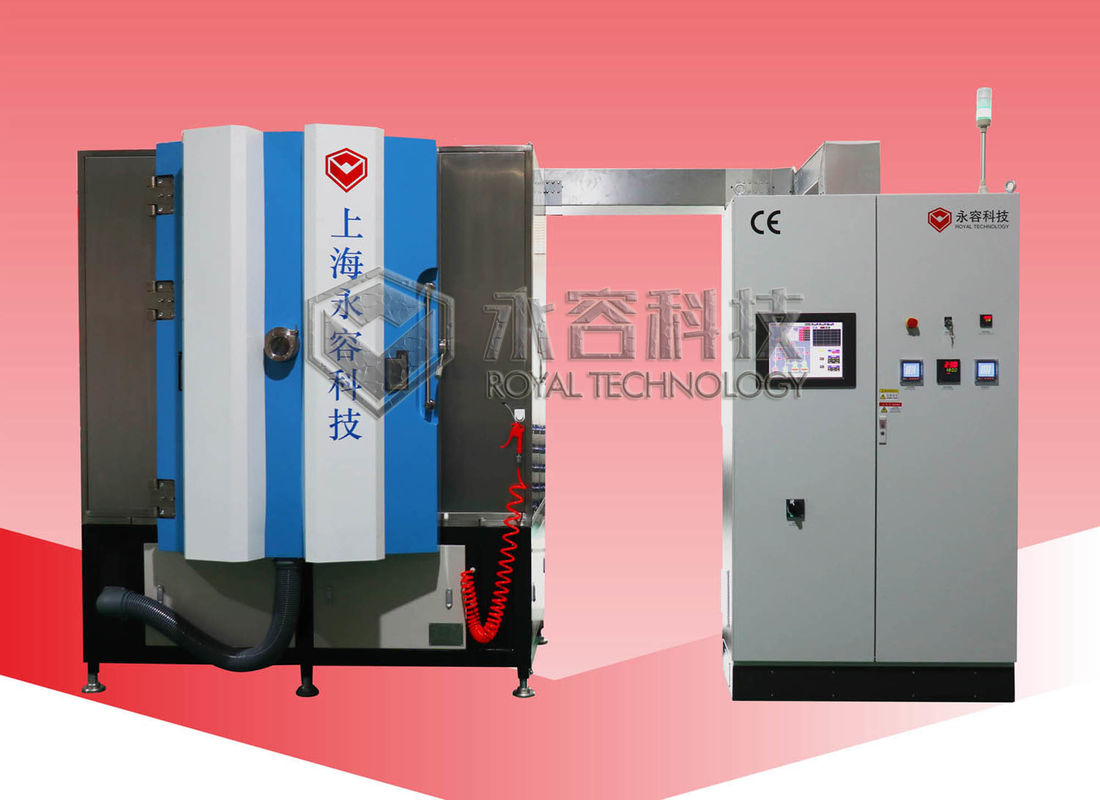

মডেলঃ RTSP1215

চেম্বারের উপাদানঃ SUS304

চেম্বারের আকারঃ Φ1200*1500mm (H)

ডিপজিশন প্রযুক্তিঃ ম্যাগনেট্রন স্পটারিং

লক্ষ্যমাত্রাঃ Ta, Au, Ag, Ti,Cr,Zr, Ni, Cu, Graphite (C) ইত্যাদি

ভ্যাকুয়াম পাম্পঃ মেকানিক্যাল পাম্পঃ 1x300m3/hr

হোল্ডিং পাম্পঃ ১x৬০ মিটার/ঘন্টা

রুট পাম্পঃ 1x300L/S

টার্বো মোলিকুলার পাম্পঃ 2x3500L/S

গ্যাস সিস্টেমঃ প্রতিক্রিয়াশীল গ্যাস এবং নিষ্ক্রিয় কাজ গ্যাস জন্য MFC

সুরক্ষা ব্যবস্থাঃ একাধিক স্ব-লক ডিজাইনের সাথে এইচএমআই প্রোগ্রাম

অপারেশন ও কন্ট্রোল সিস্টেমঃ পিএলসি + টাচ স্ক্রিন

শীতল সিস্টেমঃ পুনর্ব্যবহারযোগ্য শীতল জল

গরম করার সিস্টেমঃ পিডিআই তাপ জোড়া সহ হিটার

সর্বোচ্চ শক্তি খরচ ১৩০ কিলোওয়াট।

গড় বিদ্যুৎ খরচ ৭০ কিলোওয়াট।

বিন্যাস


ইনসাইট


নির্মিত সময়ঃ ২০২০

স্থানঃ সাংহাই, চীন




আরো বিস্তারিত তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন, রয়্যাল টেকনোলজি আপনাকে সম্পূর্ণ লেপ সমাধান প্রদান করতে সম্মানিত।
