টিন পিভিডি টিন তাপীয় বাষ্পীকরণের আবরণ ইউনিট, এসএন পিভিডি ভ্যাকুয়াম জমার সরঞ্জাম

টিন এসন পিভিডি আবরণ, অক্সিডেসন প্রতিরোধ করার জন্য টিনের বাষ্পীভবন ভ্যাকুয়াম ডিপোজিওশন

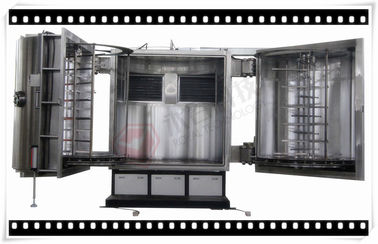

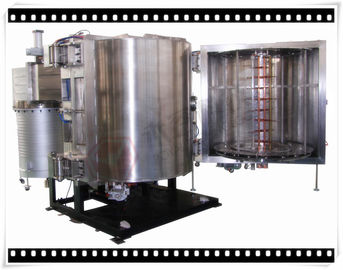

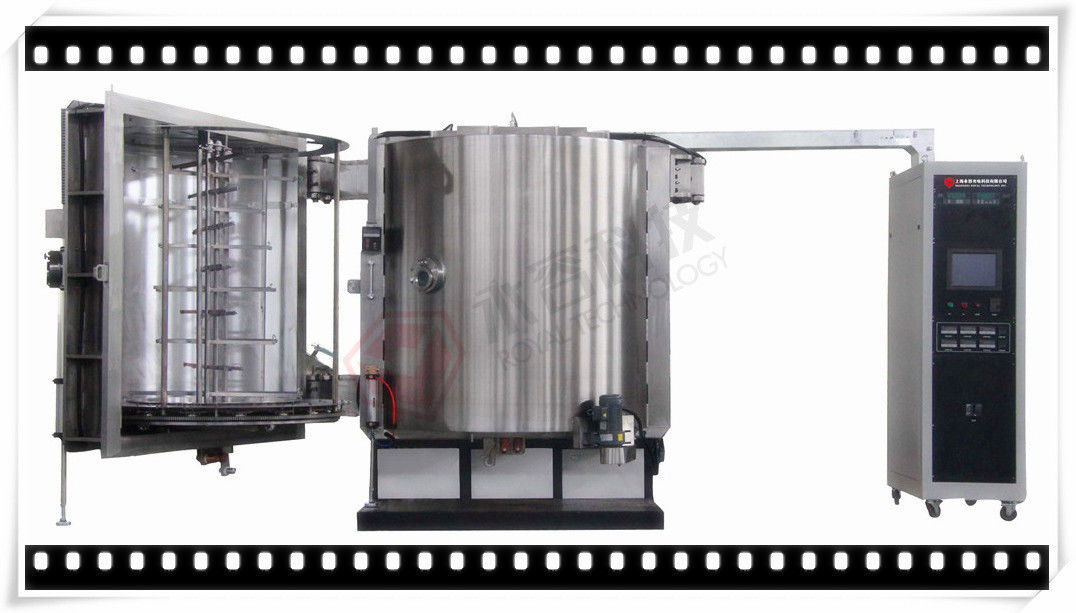

2-ডোর উল্লম্ব ভ্যাকুয়াম Metallizing যন্ত্রপাতি

সারাংশ:

2-দরজা উল্লম্ব PVD ভ্যাকুয়াম metallizing মেশিন RTEP1616 8 বছর আগে উন্নত একটি প্রমিত মডেল। ভ্যাকুয়াম তাপীয় বাষ্পীভবন স্বয়ংচালিত শিল্প ব্যাপকভাবে ব্যবহৃত হয়, স্বয়ংচালিত আলো প্রতিফলক, গাড়ী লোগো ক্রোমিং; ক্যামেরা, কম্পিউটার, স্মার্ট ফোন, ঘড়ি এবং ঘড়ি, খেলনা এবং খেলাধুলা পণ্য, টেবিলওয়ার, স্যানিটারি গুদাম, চিকিৎসা শিল্প, টিপিইউ, এবিএস, পিসি, পিপি, পিভিসি, পিইটি ফিল্ম, নাইলন, ধাতু খাদ, কাচ, সিরামিক, ইত্যাদি

প্রযুক্তি:

PVD (শারীরিক বাষ্প ডিপোজিশন) প্রথাগত জল-ইলেক্ট্রপ্লেটিং পৃষ্ঠ চিকিত্সা পদ্ধতি প্রতিস্থাপন একটি উন্নত লেপ প্রযুক্তির হিসাবে "প্রতিরোধী বপ্পর জমা"। বপন উৎস: টংস্টেন ফিলামেন্ট, টুপি, নৌকা এবং ক্রসবিবল ইত্যাদি জমাটবদ্ধ বস্তু দ্বারা জমাট বাঁধা বস্তু দ্বারা টংস্টেন মেটালের তুলনায় নিম্ন গলে যায়: আল / ক্র / এগ্রি / কুই ওয়াল ইত্যাদি।

1. আলংকারিক Coatings: ABS, পিপি, পিসি, পিইটি, পিএমএমএ একটি পাতলা ফিল্ম, উচ্চ প্রতিফলিত, খেলনা উপর লেপ, ফ্যাশন এবং গয়না আনুষাঙ্গিক, ক্রিসমাস ট্রি সজ্জা, বল, বাটন, জুতা, আয়না মত মেটালিক জমা।
2. কার্যকরী Coatings: প্রতিরক্ষামূলক স্তর: তাপ নিরোধক, AlxOx, HMDSO প্রতিরক্ষামূলক স্তর, ইলেক্ট্রনিক্স উপর ইএমআই এবং NCVM জন্য ব্লেড উপর ZrO2 coatings।
3. অপটিক্স Coatings: এন্টি-প্রতিফলন আবরণ (এফ ফিল্ম), অপটিক্যাল ফিল্টার, রঙ বিচ্ছিন্নকরণ ফিল্টার, দূরবীন, পেরিসকোপ, মাইক্রোস্কোপ এবং ডিজিটাল ক্যামেরা।

পিভিডি ভ্যাকুয়াম মেটালিং সুবিধা:

পরিবেশগতভাবে বন্ধুত্বপূর্ণ সবুজ প্রক্রিয়া ব্যবহার করে জমা দেওয়া হয়;
অত্যন্ত প্রতিফলিত, উজ্জ্বল এবং উজ্জ্বল রং;
উচ্চ ভলিউম উত্পাদন, কম খরচে, ব্যাপক উৎপাদন চাহিদা জন্য আদর্শ সমাধান।

ধরন:

• উল্লম্ব অবস্থান, সিলিন্ডার, 2-দরজা গঠন, সামনে খোলার।

ডিজাইন বৈশিষ্ট্য:

• একটি স্বাধীন লোডিং অপারেশন জন্য 2-দরজা গঠন মেশিন, উচ্চ আউটপুট

• শক্ত গঠন নকশা এবং উচ্চ মানের কনফিগারেশন

• পিএলসি + টাচ স্ক্রিন অপারেশন সিস্টেম, সম্পূর্ণ স্বয়ংক্রিয়ভাবে / ম্যানুয়াল নিয়ন্ত্রণ
• ফাস্ট ভ্যাকুয়াম নির্গমন সিস্টেম
• সহজ লোড / আপলোডের জন্য বিশেষভাবে ডিজাইন করা ঘূর্ণায়মান কার্লোস কাঠামো
• রক্ষণাবেক্ষণের জন্য কাজের পরিবেশে সহজেই প্রবেশাধিকার

প্রযুক্তিগত বিবরণ:

• কর্মক্ষমতা

1. আলটিমেট ভ্যাকুয়াম চাপ: 5.0 × 10 ^-6 টর চেয়ে ভাল।

2. ভ্যাকুয়াম চাপ অপারেটিং: 1.0 × 10 ^-4 Torr

3. সময় নিচে পাম্প: 1 এট থেকে 1.0 × 10 ^-4 Torr≤3 মিনিট (রুম তাপমাত্রা, শুষ্ক, পরিষ্কার এবং খালি চেম্বার)

4. মেটালাইজিং উপাদান (বাষ্পীভবন): আল, ক্র্যাশ, এসএন, তি, এস এস, কুউ ... ইত্যাদি।

5. অপারেটিং মডেল: সম্পূর্ণ স্বয়ংক্রিয়ভাবে / সেমি অটো / ম্যানুয়ালি

• গঠন

ভ্যাকুয়াম লেপ মেশিন নীচে তালিকাভুক্ত কী সম্পন্ন সিস্টেম রয়েছে:

1. ভ্যাকুয়াম চেম্বার
1.1 সাইজ: ইনার ব্যারিয়াম 1600 মিমি

আনার উচ্চতা: 1600 মিমি

1.2 উপাদান: ভ্যাকুয়াম চেম্বার SUS304 (বিকল্প জন্য SS41 হালকা ইস্পাত)

দরজা এবং flanges SUS304 (বিকল্প জন্য SS41 হালকা ইস্পাত)

চেম্বার কাঠামো শক্তিশালী: SS41 হালকা ইস্পাত, পেইন্ট সমাপ্তি পৃষ্ঠ চিকিত্সা সঙ্গে।

চেম্বার চ্যাসি SS41 হালকা ইস্পাত অঙ্কিত সমাপ্তি পৃষ্ঠ চিকিত্সা সঙ্গে।

1.3 বাষ্পীভবন ঢাল: SUS304

1.4 দেখুন উইন্ডো: চেম্বারের দরজার উপর

1.5 ভ্যাকুয়াম চেম্বার ভেন্টিং ভালভ (সিলেন্স সহ)

1.6 ডোর: SUS304 উপাদান

2. রৌহিং ভ্যাকুয়াম পাম্পিং সিস্টেম (ব্যাকিং পাম্প প্যাকেজ)

3. উচ্চ ভ্যাকুয়াম পাম্পিং সিস্টেম (ডিফিউশন পাম্প + কোল্ড ফাঁদ ডিভাইস)

4. বৈদ্যুতিক নিয়ন্ত্রণ এবং অপারেশন সিস্টেম - পিএলসি + টাচ স্ক্রিন

4.1 প্রধান সার্কিট: কোনও-ফিউজ ভাঙ্গন সুইচ, ইলেক্ট্রোম্যাগনেটিক সুইচ, সিরি টাইপ টাইপ সি / টি

4.2 বায়োপেশন শক্তি: 35 কেভিএ

4.3 বপন নিয়ন্ত্রণ ব্যবস্থা

4.4 অপারেশন সিস্টেম: টাচ স্ক্রিন + পিএলসি, রেসিপি নিয়ন্ত্রণ এবং ডেটা লগিং, অটো বন্ধ, অটো অবকাশ, অটো লেপ

4.5 ভ্যাকুয়াম চাপ পরিমাপ সিস্টেম

ভ্যাকুয়াম গেজ: পিরানী + পেনিং গেজ

থার্মোক্পল গেজ: 760 টরঃ 5 * 10 ^-4 টর

4.6 এলার্ম সিস্টেম: কম্প্রেস বাতাস চাপ, শীতল জল প্রবাহ, মিস অপারেশন

4.7 পাওয়ার লোড নির্দেশক: ভোল্টেজ সূচক এবং লোড বর্তমান সূচক

5 জমা সিস্টেম

5.1 টিংস্টেন ফিলামেন্ট বাষ্পীভবন উৎস

5.2 তাপীয় বাষ্পীভবন উপকরণ: তারের, রিং, রড ইত্যাদি

6. সাব-সিস্টেম

6.1 এয়ার সংকুচিত ভালভ কন্ট্রোল সিস্টেম

6.2 কুলিং জল সিস্টেম: জল প্রবাহ পাইপ এবং সুইচ ভালভ সিস্টেম

6.3 পলিক্ল্ড (-120 ~ -145 ℃) বিকল্প জন্য ব্রুকস ক্রিপম্প।

• RTEP1616 ভ্যাকুয়াম মেটালাইজার লেআউট

• কাজের পরিবেশ

কম্প্রেস এয়ার: 5 ~ 8 কেজি / সেমি ২

কুলিং জল: জল ইন তাপমাত্রা: 20 ~ 25 ℃, 200 লিটার / মিনিট,
পানি ইন চাপ: 2 ~ 3 কেজি / সেমি 2,

পাওয়ার: 3 ফেজ 380 ডি 50Hz (60Hz), 140 কেভিএ

ইনস্টলেশন এলাকা: (এল * ওয়াট * এইচ) 6500 * 5500 * 2700mm

নিষ্কাশন: যান্ত্রিক পাম্প জন্য ভেন্ট

অন্যান্য 2-ডোর উল্লম্ব ভ্যাকুয়াম Metallizing Equipmen টি মডেল:

আরো নির্দিষ্টকরণের জন্য আমাদের সাথে যোগাযোগ করুন, আপনি মোট আবরণ সমাধান প্রদান করতে রয়েল প্রযুক্তি সম্মানিত হয়।
