সোনা পৃথিবীর সবচেয়ে সুন্দর আলোকিত এবং মূল্যবান ধাতুগুলির মধ্যে একটি কারণ এর আলো নিক্ষেপ করার, শক্তি প্রতিফলিত করার এবং কলঙ্ক প্রতিরোধ করার ক্ষমতা রয়েছে।PVD বা শারীরিক বাষ্প জমা গোল্ড স্পুটারিং সাধারণত ঘড়ি এবং গয়না শিল্পে এমন আবরণ তৈরি করতে ব্যবহৃত হয় যা শক্ত এবং টেকসই এবং ত্বক বা কাপড়ের সাথে অবিচ্ছিন্ন যোগাযোগে ঘষে না এবং উজ্জ্বলতা হারাবে না।
PVD গোল্ড স্পুটারিং এর চমৎকার পরিবাহিতা, অপটিক্যাল ফাইবার, ব্যাটারি এবং উচ্চ প্রান্তের কল এবং ফিক্সচারের জন্য আবরণ সার্কিট প্যানেল এবং ইলেকট্রনিক উপাদানগুলির জন্যও ব্যবহৃত হয়।গোল্ড স্পুটারিং প্রক্রিয়াগুলি বায়োমেডিকাল ইমপ্লান্টগুলির জন্য অমূল্য যা রেডিওপ্যাক আবরণ হিসাবে কাজ করে যা এক্স-রেতে দৃশ্যমান এবং জীবন রক্ষার পদ্ধতি যেমন লেপ টিস্যুর নমুনাগুলিকে ইলেক্ট্রন মাইক্রোস্কোপের অধীনে স্ক্যান করার জন্য দৃশ্যমান করে তোলে।
গোল্ড স্পুটারিং লেপগুলি হল একটি পাতলা ফিল্ম জমা করার প্রক্রিয়া যেখানে সোনা বা সোনার খাদ একটি ভ্যাকুয়াম চেম্বারে উচ্চ শক্তির আয়ন দিয়ে বোমাবর্ষণ করা হয় যার ফলে সোনার পরমাণু বা অণুগুলি বাষ্পে "স্পুটার" হয়ে যায় এবং গহনার মতো আবরণের স্তরে ঘনীভূত হয়। , সার্কিট বোর্ড বা মেডিকেল ইমপ্লান্ট।
———- উপরের নিবন্ধটি সেমিরকোর থেকে
সজ্জা উপর সোনার প্রলেপ
আলংকারিক শক্ত আবরণকে বিভিন্ন ধরনের প্রয়োজনীয়তা পূরণ করতে হয় যেমন আকর্ষণীয় রং এবং উচ্চ পরিধান প্রতিরোধের।বিলাসবহুল ভোগ্যপণ্যের জন্য যেমন ঘড়ির উপাদান, লেখার যন্ত্র বা চশমা, কিছু প্রস্তুতকারক PVD-এর উচ্চ পরিধান প্রতিরোধ ক্ষমতা এবং "গোল্ড প্লেট" লেবেল উভয়ই বজায় রাখতে চায় যা পণ্যটিকে "উচ্চ মানের" চিত্র প্রদান করে।তাই সোনার প্রলেপের একটি 3 থেকে 5 μm স্তর অবশ্যই একটি (TiN+Au) PVD স্তরে জমা করতে হবে।এই মাল্টি-লেয়ার পদ্ধতিটি উচ্চ স্তরের অভ্যন্তরীণ চাপ তৈরি করে যা আনুগত্য ত্রুটির দিকে পরিচালিত করে।আনুগত্য ত্রুটির জন্য অভ্যন্তরীণ চাপ কমাতে একটি সম্পূর্ণ প্রক্রিয়া সেট আপ করতে হবে।
রয়্যাল টেকনোলজি ঘড়ির ব্যান্ড, ঘড়ির ডায়াল, আংটির মতো গয়না, নেকলেস, ব্রেসলেট, লেখার যন্ত্র, বিলাসবহুল ভোক্তা জিনিসপত্রে ব্যাপকভাবে ব্যবহৃত আইপিজি প্রক্রিয়াটি তৈরি করেছে।
কেন একটি সমন্বয় " স্বর্ণ কলাই" এবং PVD?
গোল্ড এখনও আলংকারিক অ্যাপ্লিকেশনের জন্য সর্বাধিক ব্যবহৃত রঙ, এবং এটি পরিবর্তন হওয়ার সম্ভাবনা নেই।সোনার রঙের আলংকারিক শক্ত আবরণগুলির জন্য, বর্তমান অত্যাধুনিক কৌশলটি টিআইএন সমন্বিত একটি মৌলিক শক্ত আবরণে সোনার খাদের একটি পাতলা শীর্ষ স্তর জমা করা জড়িত।দুর্ভাগ্যবশত, গোল্ড অ্যালয় স্পুটারিং একটি অ-প্রতিক্রিয়াশীল প্রক্রিয়া এবং প্রতিটি ভিন্ন স্বর্ণের খাদের জন্য একটি খুব নির্দিষ্ট রঙ পাওয়া যায় (200 ℃ এর কাছাকাছি জমা তাপমাত্রার জন্য)
এই প্রক্রিয়াটি সোনার লক্ষ্য পরিবর্তন না করে চূড়ান্ত সোনার রঙকে সতর্ক করবে না।কিছু উত্পাদনকারী PVD এর উচ্চ পরিধান প্রতিরোধ ক্ষমতা এবং "গোল্ড প্লেটেড" লেবেল উভয়ই বজায় রাখতে চায় যা পণ্যটিকে একটি উচ্চ মানের চিত্র প্রদান করে।এই তিনটি ঋতুর জন্য:
PVD স্তরের উচ্চ পরিধান প্রতিরোধের
গোল্ড প্লেটেড লেবেল
ফাইনাল দ্বারা প্রদত্ত সোনার রঙের বিস্তৃত পরিসরকলাই
একটি নির্ভরযোগ্য প্রক্রিয়া এখন খুঁজে পাওয়া উচিত যা একটি TiN+Au স্তরে একটি পুরু (3 থেকে 5 μm) ইলেক্ট্রোপ্লেটেড সোনার অনুমতি দেয়।
চিত্র 1.0
এই প্রক্রিয়াটিকে আইপিজি বলা হয়।আইপিজি হল আয়ন প্লেটিং গোল্ডের একটি সংক্ষিপ্ত লেখা, যা বিলাসবহুল পণ্যগুলিতে সোনার পাতলা ফিল্ম জমা করার জন্য একত্রিত আর্ক এবং স্পুটারিং প্রযুক্তি, বিশেষ করে গয়না শিল্পে যেমন: নেকলেস, বিয়ের আংটি, কানের আংটি, ঘড়ি, হ্যান্ডব্যাগের জিনিসপত্র ইত্যাদি।

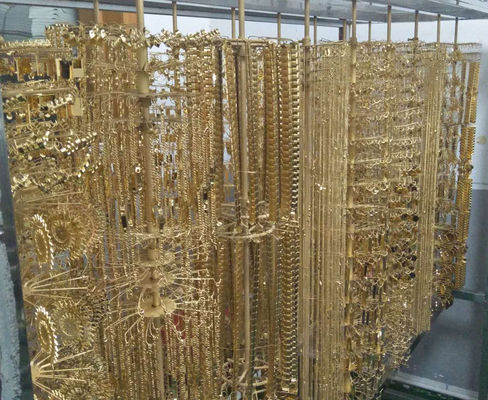

গহনা উপকরণগুলি বেশিরভাগ স্টেইনলেস স্টীল 316L, পিতল বা খাদ।একচেটিয়াভাবে প্রি-ট্রিটমেন্টের পরে, গয়না প্রস্তুতকারীরা সরাসরি আমাদের IPG গোল্ড প্লেটিং মেশিন ব্যবহার করে 18K রোজ গোল্ড বা 24K রিয়েল গোল্ডের প্রলেপ পেতে পারে, যা পণ্যের জীবন ও মূল্যকে অত্যন্ত উন্নত করে।
রয়্যাল টেকনোলজি বিভিন্ন আইপিজি সোনার চাহিদার প্রয়োগের জন্য পিভিডি আবরণ সমাধান প্রদান করে: আইপিজি সোনার গহনা, নেকলেস, আঙুলের আংটি, হ্যান্ডব্যাগের ধাতব অংশ, ঘড়ি, ক্রীড়া পণ্য, লেখার যন্ত্র, স্মার্ট ফোন, ইলেকট্রনিক পণ্য ইত্যাদি।
আইপিজি সোনার রঙের জন্য, হালকা সোনা থেকে গাঢ় সোনা পর্যন্ত, আমাদের কাছে আবরণ প্রক্রিয়া রয়েছে যা বিভিন্ন লক্ষ্য এবং লেপের রেসিপি সহ গ্রাহকের পছন্দসই রঙ পায়।
আমরা কঠোরভাবে PVD আবরণ প্রক্রিয়া উন্নত এবং অনুসরণ.PVD ভ্যাকুয়াম চেম্বার পরিষ্কারের বাহ্যিক এবং অভ্যন্তরীণ ( অতিস্বনক তরঙ্গ পরিষ্কার, প্লাজমা বোমাবাজি পরিষ্কার) ;PVD ভ্যাকুয়াম চেম্বারের বাহ্যিক এবং অভ্যন্তর শুকানোর (কোটিং ফিল্ম আনুগত্য উন্নত করতে 250℃ পর্যন্ত হিটার দ্বারা শুকানোর ওভেন, চেম্বারের ভিতরে শুকানো।)

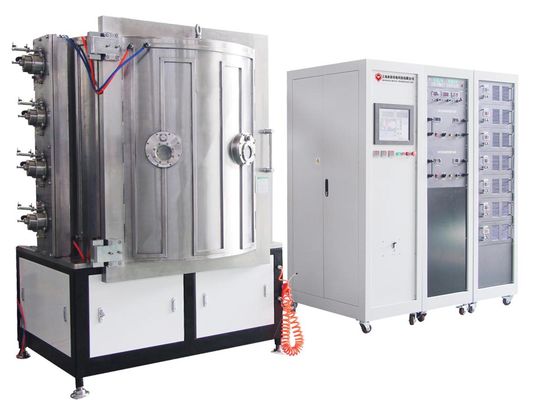

রয়্যাল টেকনোলজিতে 3টি স্ট্যান্ডার্ড মেশিন রয়েছে
3 স্ট্যান্ডার্ড আইপিজি গোল্ড প্লেটিং মেশিন স্পেসিফিকেশন | |||
মডেল | RTAS1000 | RTAS1250 | RTAS1612 |
কার্যকরী চেম্বারের আকার | Φ1000 x H1000mm | Φ1250 x H1250mm | Φ1600 x H1250mm |
জবানবন্দি সূত্র |
সিলিন্ডার আর্ক (বিকল্পের জন্য স্টিয়ারড সার্কুলার আর্ক) + ডিসি স্পুটারিং ক্যাথোড + লিনিয়ার আয়ন উৎস |
||
ভ্যাকুয়াম পাম্পিং সিস্টেম (লেবোল্ড পাম্প + টার্বো মলিকুলার পাম্প) | SV300B *1 সেট (300m³/ঘন্টা) | SV300B* 1 সেট (300m³/ঘন্টা) | SV300* 2 সেট (300m³/ঘন্টা) |
WAU1001-1 সেট (1000m³/ঘণ্টা) |
WAU1001-1 সেট (1000m³/ঘণ্টা) |
WAU2001-1 সেট (1000m³/ঘণ্টা) |
|
TRP48*1 সেট (48m³/ঘন্টা) | TRP60*1 সেট (60m³/ঘন্টা) | TRP90*1 সেট (90m³/ঘন্টা) | |
টার্বো মলিকুলার পাম্প: 1 সেট (3500L/S) |
টার্বো মলিকুলার পাম্প: 2 সেট (3500L/S) |
টার্বো মলিকুলার পাম্প: 3 সেট (3500L/S) |
|
স্পুটারিং পাওয়ার সাপ্লাই | 1*24KW | 1*36KW | 2*36KW |
আর্ক পাওয়ার সাপ্লাই | 6*5KW | 7*5KW | 9*5KW |
বায়াস পাওয়ার সাপ্লাই | 1*24KW | 1*36KW | 1*36KW |
প্ল্যানেটারি রডস | ৬/৮ | 12/16 | 20 |
চূড়ান্ত ভ্যাকুয়াম | 9.0*10-4Pa (খালি, পরিষ্কার, ঘরের তাপমাত্রা) | 9.0*10-4Pa (খালি, পরিষ্কার, ঘরের তাপমাত্রা) | 9.0*10-4Pa (খালি, পরিষ্কার, ঘরের তাপমাত্রা) |
সাইকেল সময় (পাম্পের উপর নির্ভর করে) | 40'~50' সাবস্ট্রেট উপাদান এবং আবরণ রেসিপি উপর নির্ভর করে | ||
ওয়ার্কিং পাওয়ার রিকোয়ারমেন্ট |
3 ফেজ 5 লাইন AC380V, 50HZ, 55KW |
3 ফেজ 5 লাইন AC380V, 50HZ, 110KW |
3 ফেজ 5 লাইন AC380V, 50HZ, 150KW |
ঠান্ডা পানি | কুলিং ওয়াটার, ইন্ডাস্ট্রিয়াল ওয়াটার চিলার + ইডিআই বিশুদ্ধ পানির ডিভাইস রিসাইকেল করুন | ||
গ্যাস প্রক্রিয়াকরণ (99.99%) | 4 উপায় | 4 উপায় | 4 উপায় |
পদচিহ্ন (মিমি) | 2000*2000*2500 | 4000*4500*3200 | 5500*5000*3200 |
মোট ওজন (কেজিএস) | 4500 | 7000 | 9000 |
মোট বিদ্যুৎ খরচ (প্রায়) | 50KW | 110KW | 150KW |
প্রকৃত বিদ্যুৎ খরচ (প্রায়) | 30KW | 60KW | 70KW |

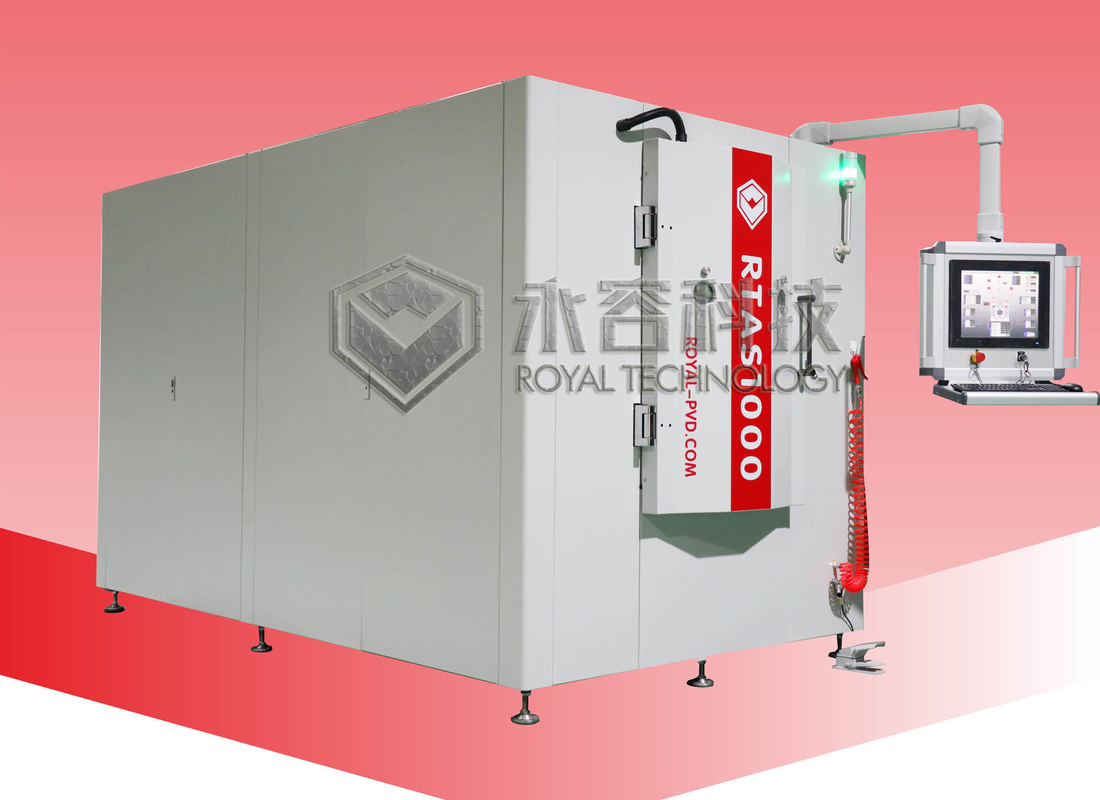

লেআউট - RTAS1000
শুধুমাত্র রেফারেন্সের জন্য প্রযুক্তিগত পরামিতি উপরে,রাজকীয় প্রযুক্তিনির্দিষ্ট অ্যাপ্লিকেশনের উপর ভিত্তি করে চূড়ান্ত উৎপাদনের অধিকার সংরক্ষণ করে।আমরা আপনাকে শুধু লেপ মেশিনই নয় মোট আবরণ সমাধান, টার্নকি-প্রকল্প পরিষেবা উপলব্ধ।
ইনসাইট
নির্মিত সময়: 2015
অবস্থান: ঝেজিয়াং, চীন
একাধিক আবরণ উত্স সঙ্গে কম্প্যাক্ট নকশা
