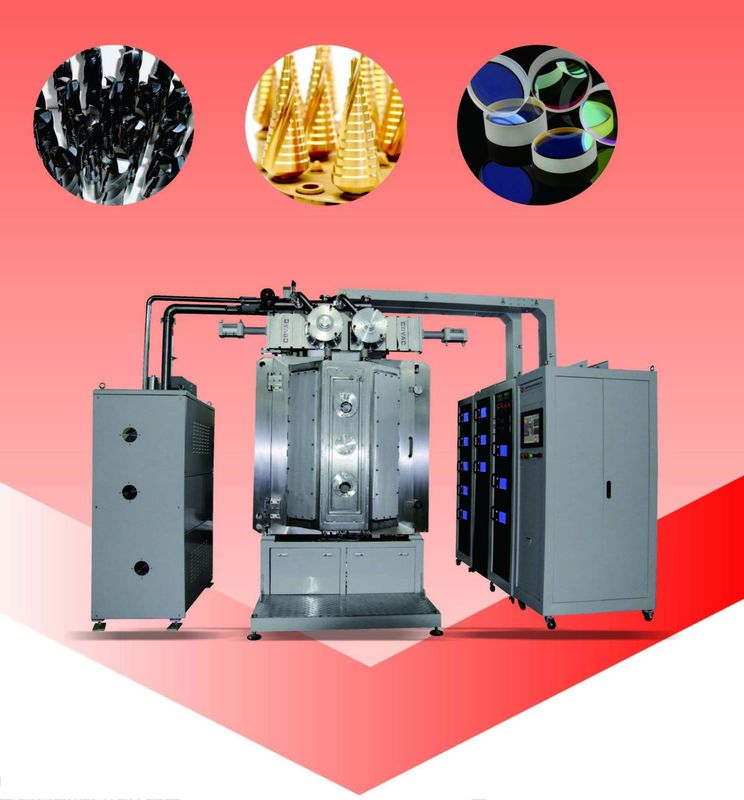

ম্যাগনেট্রন স্পট্রিং ডিপজিশন সিস্টেম

অ্যাপ্লিকেশন:

আরটিএসপি 1213 মেশিনটি একটি ব্যাচের মডেল স্পুটরিং সিস্টেম, ধাতব এবং নন-ধাতব পদার্থের স্তরগুলিতে বিভিন্ন শক্ত আবরণ, নরম আবরণ, যৌগিক ফিল্ম এবং কঠিন তৈলাক্ত ছায়াছবি জমা করতে পারে। হাইড্রোজেন ফুয়েল সেল যানবাহন, ফোটোনিক্স পণ্য, মহাকাশ এবং অন্যান্য নতুন শক্তি শিল্পের শিল্পগুলিতে প্রয়োগ করা হয়।

বিশিষ্টতা:

পৃষ্ঠের পরিবাহিতা উন্নত করতে;

উচ্চ জারা প্রতিরোধের;

উচ্চ পরিধান প্রতিরোধের;

উচ্চ কঠোরতা

হাইড্রোফোবিক কম্পোজিশন ফিল্ম এবং অন্যান্য কার্যকরী ছায়াছবি

যৌগিক আবরণের জন্য উপলব্ধ: ধাতব এবং অ ধাতব ছায়াছবি।

ফিল্মের বেধ 100nm থেকে 12μm অবধি, বেধ সহনশীলতা ± 5%
দৃ .় আনুগত্য।

লো টেম্পারিং অংশগুলি পৃষ্ঠের কঠোর চিকিত্সা।

টাইপ করুন:

উল্লম্ব অবস্থান, পলিহেড্রন কাঠামো, 2-দরজা (সামনে এবং পিছনে)

বৈশিষ্ট্য:

• পরিবেশ বান্ধব ব্যবস্থা, কোন শিল্প বর্জ্য জল, বায়ু এবং শব্দ দূষণ;
• ইজি অপারেশন: টাচ স্ক্রিন + পিএলসি নিয়ন্ত্রণ এবং এক টাচ অপারেশনের জন্য অনন্য সফ্টওয়্যার প্রোগ্রাম, ৮০% এরও বেশি ঝামেলা শ্যুটিং অ্যালার্ম।
• 10 টি পর্যন্ত প্রসেসিং রেসিপি লগইন এবং ব্যাকআপ; উচ্চ পুনরাবৃত্তিযোগ্যতা এবং বৈচিত্র্য।
• ছায়াছবির জরিমানার উচ্চ অভিন্নতার জন্য ক্যারোসেল সিস্টেমের বিশেষ নকশা।
• উচ্চ উত্পাদনশীলতা এবং উচ্চ মানের
• স্থিতিশীল এবং নির্ভরযোগ্য সিস্টেম, 365 দিন * 24 ঘন্টা চলমান (রক্ষণাবেক্ষণ এবং বিরতি সময় বিরতি)
• দক্ষতা পাম্পিং সিস্টেম: সুপরিচিত ইউরোপ ব্র্যান্ড পাম্পের সাথে সর্বাধিক পাইপিং গতির জন্য ভ্যাকুয়াম পাইপিংয়ের সংক্ষিপ্তসার
• কমপ্যাক্ট ডিজাইন ন্যূনতম ইনস্টলেশন স্থান দখল করে।

প্রযুক্তিগত বিবরণ

• কর্মক্ষমতা

1. চূড়ান্ত ভ্যাকুয়াম চাপ: 8.0 * 10 ^-5 পা এর চেয়ে ভাল;

• বেস ভ্যাকুয়াম চাপ: 3.0 * 10 ^{- 4} পা

৩.পাম্পিং টাইম: এটিএম থেকে 1.0 × 10 ^{- 3} Pa≤15 মিনিট (ঘরের তাপমাত্রা, শুকনো, পরিষ্কার এবং খালি চেম্বার)

৪. জমানার উত্স: সুষম / ভারসাম্যহীন স্পুত্রিং ক্যাথোড

৫. অপারেটিং মডেল: সম্পূর্ণ স্বয়ংক্রিয়ভাবে / আধা-অটো / ম্যানুয়ালি

6. উত্তাপ: ঘরের তাপমাত্রা থেকে সর্বোচ্চ। 450 ℃,

7. প্লাজমা পরিষ্কার এবং প্লাজমা সহায়তা জবানবন্দি: আনোড লিনিয়ার আয়ন উত্স

8. চৌম্বক বন্ধ - লুপ দায়ের করা। (ভারসাম্যহীনতা / ভারসাম্য ক্যাথোড)

9. গ্লো স্রাবের জন্য বায়াস পাওয়ার সাপ্লাই।

• গঠন

ভ্যাকুয়াম লেপ মেশিনে নীচে তালিকাভুক্ত কী সম্পন্ন সিস্টেম রয়েছে:

1. ভ্যাকুয়াম চেম্বার
1.1 আকার: অভ্যন্তরীণ ব্যাস 1200 মিমি

অভ্যন্তরীণ উচ্চতা: 1300 মিমি

1.2 উপাদান: ভ্যাকুয়াম চেম্বার SUS304

দরজা এবং flanges SUS304

চেম্বার স্ট্রাকচার শক্তিশালীকরণ: পেইন্টিং সমাপ্ত পৃষ্ঠের চিকিত্সা সহ এসএস 41 মাইল স্টিল।

পেইন্টিং সমাপ্তি পৃষ্ঠের চিকিত্সা সহ চেম্বার চ্যাসিস এস এস 41 মাইল স্টিল।

1.3 স্পটরিং ঝাল: SUS304

1.4 উইন্ডোটি দেখুন: চেম্বারের দরজায় - 4 টি সেট (প্রতিটি দরজার 2 টি)

1.5 ভ্যাকুয়াম চেম্বার ভেন্টিং ভালভ (সাইলেন্সার সহ)

1.6 দরজা: SUS304 উপাদান

2. রাউ ঘিং ভ্যাকুয়াম পাম্পিং সিস্টেম :

তেল রোটারি ভ্যান ভ্যাকুয়াম পাম্প + রুটস পাম্প + হোল্ডিং পাম্প (লেবোল্ড)

3. উচ্চ ভ্যাকুয়াম পাম্পিং সিস্টেম :

চৌম্বকীয় সাসপেনশন মলিকুলার পাম্প (লেবোল্ড)

• গেট ভালভ - 2 সেট

4. বৈদ্যুতিক নিয়ন্ত্রণ এবং অপারেশন সিস্টেম - পিএলসি + টাচ স্ক্রিন

৪.১ প্রধান সার্কিট: নন-ফিউজ ব্রেকার সুইচ, তড়িৎ চৌম্বকীয় সুইচ, সিরিজের ধরণে সি / টি

৪.২ স্পটরিং পাওয়ার সাপ্লাই + আয়ন উত্স বিদ্যুৎ সরবরাহ + বায়াস পাওয়ার সাপ্লাই (উন্নত শক্তি)

৪.৩ স্পটারিং ডিপোজিশন কন্ট্রোল সিস্টেম

৪.৪ অপারেশন সিস্টেম: টাচ স্ক্রিন + পিএলসি, রেসিপি নিয়ন্ত্রণ এবং ডেটা লগিং, অটো শাটডাউন, স্বয়ংক্রিয় স্থানান্তর, অটো লেপ

4.5 পরিমাপ সিস্টেম

ভ্যাকুয়াম চাপ: ভ্যাকুয়াম গেজ: পিরানী + পেনিং গেজ + সম্পূর্ণ পরিসর ভ্যাকুয়াম গেজ - ইউরোপ ব্র্যান্ড

তাপমাত্রা পরিমাপকরণ ডিভাইস: থার্মোকল
এমএফসি: মাস ফ্লো কন্ট্রোলার (4 টি উপায়), ডিজিটাল ডিসপ্লে মোড-- ইউরোপ ব্র্যান্ড

৪. A অ্যালার্ম সিস্টেম: সংকুচিত বায়ুচাপ, শীতল জল প্রবাহ, মিস-অপারেশন

4.7 পাওয়ার লোড সূচক: ভোল্টেজ সূচক এবং লোড বর্তমান সূচক

5 ডিপোজিশন সিস্টেম

5.1 জমানোর উত্স: স্পটারিং ক্যাথোডস, আয়ন উত্স - ইউরোপ ব্র্যান্ড

5.2 জমার উপাদান: কার্বন লক্ষ্য

6. উপ-সিস্টেম

.1.১ এয়ার সংকুচিত ভালভ কন্ট্রোল সিস্টেম

6.2 কুলিং ওয়াটার সিস্টেম: জলের প্রবাহ পাইপ এবং স্যুইচ ভালভ সিস্টেম

7. কর্মরত পরিবেশ

সংক্ষিপ্ত এয়ার: 5 ~ 8 কেজি / সেমি 2

শীতল জল: জল-তাপমাত্রা: 20 ~ 25 ℃, 200 লিটার / মিনিট,
জল-মধ্যে চাপ: 2 ~ 3 কেজি / সেমি 2,

পাওয়ার: 3 ফেজ 380V 50Hz (60Hz), 75 কেভিএ, গড় বিদ্যুত খরচ: 40KW

ইনস্টলেশন অঞ্চল: (এল * ডাব্লু * এইচ) 3000 * 4000 * 3200 মিমি

অবসন্ন: যান্ত্রিক পাম্পের জন্য ভেন্ট

আমরা?

1. উন্নত উত্পাদন মেশিনারিগুলি (মিলিং, ldালাই, কাটিয়া, ভ্যাকুয়াম ফাঁসের পরীক্ষা করা) মানসম্পন্ন উত্পাদন প্রক্রিয়া এবং কঠোর পরীক্ষার সমন্বয়ে রয়্যাল টেকনোলজি উচ্চমানের, নির্ভরযোগ্য এবং কম দামের লেপ সিস্টেম উত্পাদন করতে সক্ষম করে।

2. গুণমান, পরিষেবা এবং সময়োপযোগে বিতরণ রয়্যাল প্রযুক্তির ব্যবসায়ের মূল নীতি। পেশাদার উত্পাদন সহজ সরল উপাদান আউটসোর্সিং একটি কৌশল আমাদের মূল অংশ এবং উপাদান গবেষণা ও উন্নয়ন, উত্পাদন মনোযোগ ফোকাস করতে দেয়।

3. কঠোর মান নিয়ন্ত্রণ নীতি এবং যোগ্য সরবরাহকারীদের কঠোর নির্বাচন রয়্যাল টেকনোলজির গ্রাহকদের সবচেয়ে সাশ্রয়ী মূল্যের ব্যয়ে সর্বাধিক উন্নত, উচ্চ-মানের মানের সরঞ্জাম প্রাপ্তির নিশ্চয়তা দেয়।

আরও নির্দিষ্টকরণের জন্য দয়া করে আমাদের সাথে যোগাযোগ করুন, রয়্যাল টেকনোলজি আপনাকে মোট লেপ সমাধান সরবরাহ করতে সম্মানিত।

সমাপ্ত পুস্তিকাটি ডাউনলোড করতে, দয়া করে এখানে ক্লিক করুন: গবেষণা ও উন্নয়ন ভ্যাকুয়াম লেপ মেশিন - PECVD + পিভিডি জমা ...
