ইএমআই শিল্ডিং লেপ মেশিন, সেলফোন কেস ইএমআই শিল্ডিং কোটিংস

ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) স্কিডিং মেটালাইজারঅ্যাপ্লিকেশনঃ

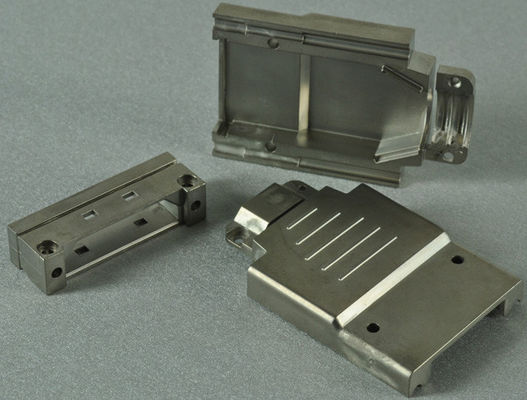

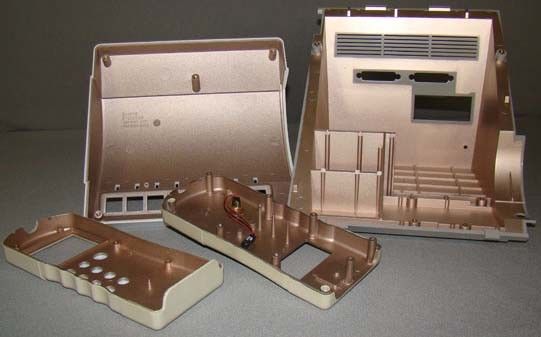

ইলেকট্রনিক্স ইন্ডাস্ট্রি যেমন সেল ফোনের কেস, ল্যাপটপের কেস, রাডার গতি পরিমাপ যন্ত্র, গাড়ির ভিডিও উপাদান ইত্যাদি।
অন্যান্য শিল্পের ইলেকট্রোম্যাগনেটিক ইন্টারফারেন্স শেল্ডিং ফাংশন প্রয়োজন

সাবস্ট্রেট উপাদান: এবিএস, পিসি, পিসি+এবিএস, প্লাস্টিক ইত্যাদি।

ইএমআই শেল্ডিং ফিল্মের বৈশিষ্ট্য

1. ফিল্ম বেধঃ 1.5 ~ 3 মাইক্রন প্রয়োজনের উপর নির্ভর করে।
2. ফিল্ম প্রতিরোধঃ (ওহম) 0.5Ω এর চেয়ে ভাল
3. আঠালোঃ 3M810 টেপ > 5B

ইএমআই শেল্ডিং ফিল্ম লেপ প্রক্রিয়া

1. ডিসি স্পট্রিং স্টেইনলেস স্টীল
2. তাপীয় বাষ্পীভবন দ্বারা তামা জমা
3. ডিসি স্পটারিং স্টেইনলেস স্টিল, Cu ফিল্ম স্তর উপর পূর্ণ কভার।

পিভিডি ভ্যাকুয়াম সলিউশনের মাধ্যমে ইএমআই শেল্ডিং লেপ

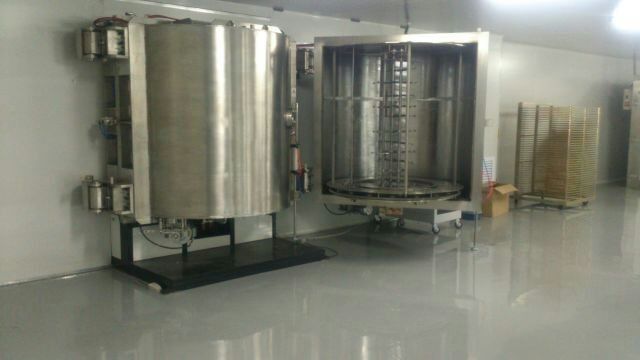

RT1616-EMI ভ্যাকুয়াম মেটালাইজিং মেশিনটি বিশেষভাবে ইএমআই সুরক্ষা পাতলা ফিল্ম জমা দেওয়ার জন্য ডিজাইন করা হয়েছে যা টেলিযোগাযোগ ডিভাইস, কম্পিউটার, নোটবুক, ভোক্তা ইলেকট্রনিক্স,গৃহস্থালী যন্ত্রপাতি, এয়ারস্পেস এবং সামরিক আইটেম।

সুবিধা

পরিবেশ বান্ধব সবুজ প্রক্রিয়া ব্যবহার করে সমাপ্তিগুলি জমা হয়, দূষণ মুক্ত;
উচ্চ দক্ষতা
চমৎকার অভিন্নতা.
উচ্চ ভলিউম উৎপাদন
কম খরচে, ভর উৎপাদন চাহিদার জন্য আদর্শ সমাধান
উচ্চ ফলন, 98% পর্যন্ত
বেধ নিয়ন্ত্রণ করা যায়

ডিজাইনের বৈশিষ্ট্য

1) উচ্চ উৎপাদনশীলতার জন্য ২-দরজা কাঠামো এবং দ্রুত পাম্পিং গতি
2) পিএলসি নিয়ন্ত্রণ সঙ্গে অপারেটিং বন্ধুত্বপূর্ণ টাচ স্ক্রিন প্যানেল
3) স্থিতিশীল উৎপাদন এবং উচ্চ মানের জন্য মানবিক বন্ধুত্বপূর্ণ সফটওয়্যার প্রোগ্রাম ডিজাইন।
৪) উচ্চ স্পটারিং লক্ষ্যমাত্রা ব্যবহারের হার কম উৎপাদন খরচ নিশ্চিত করে।
5) ভাল অভিন্নতা এবং চমৎকার আঠালো
৬) উৎপাদন দক্ষতা এবং যোগ্যতার হার বাড়ানোর জন্য উন্নত নকশা ধারণা।
৭) প্লাজমা পরিষ্কার এবং পৃষ্ঠের কার্যকারিতা চিকিত্সার জন্য আয়ন উত্স ডিভাইস আঠালো উন্নত করতে।
8) পোলিকোল্ড √ জলীয় বাষ্প ক্রিওপাম্প দ্বারা উচ্চ ভ্যাকুয়াম পাম্পিংয়ের সময় 25% থেকে 75% হ্রাস করা হয়েছে।

পলিকোল্ড, যাকে ওয়াটার ভ্যাপার ক্রিওপাম্পও বলা হয়, কার্যকরভাবে জলীয় বাষ্প ধারণ করে যা হাই-ভ্যাক সিস্টেমে অবশিষ্ট গ্যাসের 65% থেকে 95% নিয়ে গঠিত।জলীয় বাষ্প সাধারণত Polycold সঙ্গে উপস্থিত সবচেয়ে প্রতিক্রিয়াশীল দূষণ হয়, আপনি আপনার বিদ্যমান সিস্টেমে 20% থেকে 100% পর্যন্ত পণ্য সঞ্চালন বৃদ্ধি এবং জমা মান উন্নত আশা করতে পারেন।

1. উচ্চ ভ্যাকুয়াম পাম্পিং সময় 25% থেকে 75% হ্রাস
2. ২০% থেকে ১০০% পর্যন্ত পণ্য উৎপাদন বৃদ্ধি;
3. এক বছরের কম সময়কালের প্রচলিত পরিশোধ সময়;
4. প্রক্রিয়াকরণের সময় উচ্চতর ফিল্মের গুণমান, আরও ভাল আঠালো এবং আরও পুনরুত্পাদনযোগ্য জমা দেওয়ার জন্য কম জলীয় বাষ্প আংশিক চাপ।

প্রকারঃ

• উল্লম্ব দৃষ্টিভঙ্গি, সিলিন্ডার, 2-দরজা কাঠামো, সামনের খোলার.

টেকনিক্যাল স্পেসিফিকেশনঃ

• পারফরম্যান্স

1. চূড়ান্ত ভ্যাকুয়াম চাপঃ ৫.০×১০ এর চেয়ে ভালো-৬টর।
2. অপারেটিং ভ্যাকুয়াম চাপঃ ১.০×১০-৪টর
3. পাম্পিং ডাউন সময়ঃ 1 এটম থেকে 1.0 × 10-৪Torr≤5 মিনিট (কক্ষ তাপমাত্রা, শুষ্ক, পরিষ্কার এবং খালি চেম্বার)
4. ধাতবীকরণ উপাদান (বাষ্পীভবন): স্টেইনলেস স্টীল, তামা
5. অপারেটিং মডেলঃ সম্পূর্ণ স্বয়ংক্রিয় / আধা স্বয়ংক্রিয় / ম্যানুয়াল

• কাঠামো

ভ্যাকুয়াম লেপ মেশিনে নিচে তালিকাভুক্ত মূল সমাপ্ত সিস্টেম রয়েছেঃ

1. ভ্যাকুয়াম চেম্বার

1.1 আকারঃ অভ্যন্তরীণ ব্যাসার্ধ 1600mm

অভ্যন্তরীণ উচ্চতাঃ 1600 মিমি

উপযোগী উচ্চতাঃ 1265mm

মোট উচ্চতাঃ ১৪২০ মিমি

1.২ উপাদানঃ ভ্যাকুয়াম চেম্বার SUS304

দরজা এবং ফ্ল্যাঞ্জ SUS304

চেম্বার শক্তিশালীকরণ কাঠামোঃ SS41 হালকা ইস্পাত, পেইন্ট সমাপ্তি পৃষ্ঠ চিকিত্সা সঙ্গে।

চেম্বার চ্যাসি এসএস৪১ হালকা ইস্পাত যা পেইন্টেড ফিনিসিং পৃষ্ঠতল চিকিত্সা।

1.3 স্পট্রিং এবং বাষ্পীভবন শেল্ডঃ SUS304

1.4 ভিউ উইন্ডোঃ চেম্বারের দরজায়

1.5 ভ্যাকুয়াম চেম্বার ভেন্টিলেশন ভ্যালভ (সাইলেন্সার সহ)

1.6 দরজাঃ SUS304 উপাদান ব্যাসার্ধ 1600mm অভ্যন্তরীণ উচ্চতাঃ 1600mm

1.7 ডিপজিশন ড্রাইভিং সিস্টেম: সেন্ট্রাল ড্রাইভিং সর্বোচ্চ 1400mm*1265mm

1.8 ড্রাইভিং মোটর: 1/2 এইচপি

1.9 বাষ্পীভবন ক্ষমতাঃ ১ সেট/দরজা

ডিসি স্পটারিং পাওয়ারঃ ১ সেট

স্পটারিং ক্যাথোডের আকারঃ 125*1400mm

2. রুক্ষ ভ্যাকুয়াম পাম্পিং সিস্টেম

2.1 তেল সিলড রোটারি ভ্যান ভ্যাকুয়াম পাম্প Leybold

a: পাম্পিং গতিঃ 640 m3/hr

2.২ রুট পাম্প ∙ লেইবোল্ড

a: পাম্পিং গতি:4400 m3/hr

2.3 রুক্ষতা ভ্যাকুয়াম ভালভঃ বায়ুসংক্রান্ত মডেল

2.4 ভ্যাকুয়াম পাইপলাইনঃ 6 ′′ এবং 8 ′′ SUS304 উপাদান

2.5 ভ্যাকুয়াম ভেন্টিলেশন ভালভঃ 3/8 ′′ ইলেক্ট্রোম্যাগনেটিক মডেল

3. উচ্চ ভ্যাকুয়াম পাম্পিং সিস্টেম

3.1 তেল ছড়িয়ে দেওয়ার পাম্পঃ RTDP-36

1. পাম্পিং গতিঃ 40000L/S
2. চূড়ান্ত ভ্যাকুয়াম চাপঃ 10 এর চেয়ে ভাল-৭টর।
3. গরম করার ক্ষমতাঃ ৩ ফেজ, ২১ কিলোওয়াট।
4. তেলের খরচঃ ৯ লিটার

3.২ ঠান্ডা ফাঁদঃ 36 ̊, তেল ফিরে প্রবাহ বিরুদ্ধে জল শীতল

3.3 উচ্চ ভ্যাকুয়াম ভ্যালভঃ বায়ুসংক্রান্ত

3.4 ফ্রন্ট লাইন ভ্যালভঃ বায়ুসংক্রান্ত

4. বৈদ্যুতিক নিয়ন্ত্রণ ও অপারেশন সিস্টেম

4.1 প্রধান সার্কিটঃ নন-ফিউজ ব্রেকার সুইচ, ইলেক্ট্রোম্যাগনেটিক সুইচ,
সিরিজ টাইপের সি/টি

4.২ বাষ্পীভবন ক্ষমতা

4.৩ বাষ্পীভবন নিয়ন্ত্রণ ব্যবস্থা

4.4 স্পটারিং পাওয়ার, ডিসি মডেল

4.5 কন্ট্রোল সিস্টেমঃ পিএলসি + টাচ স্ক্রিন অটো/ম্যানুয়ালি

4.6 অপারেটিং সিস্টেমঃ টাচ স্ক্রিন + ডিসপ্লে

4.7 ভ্যাকুয়াম চাপ পরিমাপ সিস্টেম

ভ্যাকুয়াম গেজঃ লেইবোল্ড সেন্টার দুই ¢ 1 সেট

পূর্ণ পরিসীমা গ্যাজেজঃ 760 টর ~ 10-৭টর ∙ ১ সেট

4.8 এলার্ম সিস্টেম:

সংকুচিত বায়ুর চাপ কমঃ অ্যালার্ম শব্দ

শীতল জল প্রবাহ কমঃ অ্যালার্ম শব্দ

ভুল অপারেশনঃ অ্যালার্ম শব্দ

4.9 পাওয়ার লোড ইন্ডিকেটরঃ ভোল্টেজ ইন্ডিকেটর এবং লোড বর্তমান ইন্ডিকেটর

5. উপসিস্টেম

5.১ কম্প্রেসড এয়ার ভ্যালভ নিয়ন্ত্রণ ব্যবস্থা

5.২ শীতল জল ব্যবস্থাঃ জল প্রবাহ পাইপ এবং সুইচ ভালভ সিস্টেম

5.3 পলিকোল্ড (-120 ~ -145°C) ক্রিওপাম্প ∙ ১টি সেট

মডেলঃ ম্যাক্সকুল-২৫০০এল

সর্বাধিক লোড:: 2500W

পাম্পিং গতিঃ 14000L/S।

6. ডিপোজিশন সিস্টেম

6.১ স্পটারিং সোর্স

1. স্পট্রিং টার্গেট ∙ ১২৫ মিমি*১৪০০ মিমি* ১২~১৪ মিমি ∙ ১ সেট
2. শাটার ∙ ১ সেট
3. ভর প্রবাহ নিয়ন্ত্রক: Ar গ্যাস ¢ 1 সেট
4. স্পটারিং পাওয়ার সাপ্লাইঃ ডিসি 60KW 1 সেট

6.২ বাষ্পীভবনের উৎস

1. টংস্টেন বাষ্পীভবনের উৎস
2. বাষ্পীভবন শক্তি সরবরাহঃ 20kVA
3. আইওন উৎস ডিভাইস এবং পাওয়ার সাপ্লাই
4. কাজের পরিবেশ

কম্প্রেসড এয়ারঃ ৫-৮ কেজি/সেমি2

শীতল জলঃ জল-ইন তাপমাত্রাঃ 20 ~ 25 °C, 200 লিটার / মিনিট,
জল-ইন চাপঃ 2 ~ 3 কেজি / সেমি2

পাওয়ারঃ ৩ ফেজ ৩৮০ ভোল্ট ৫০ হার্জ (৬০ হার্জ), ১৬০ কেভিএ

ইনস্টলেশন এলাকাঃ (L*W*H) 6500*5500*2700mm

নিষ্কাশনঃ যান্ত্রিক পাম্পের জন্য ভেন্টিলেশন

আমরা বিভিন্ন 3D অংশের জন্য সবচেয়ে উপযুক্ত লেপ প্রক্রিয়া ডিজাইন এবং বিকাশের জন্য প্রচেষ্টা করেছি, যা আমাদের গ্রাহকদের উত্পাদন প্রয়োজনীয়তা পূরণ করে।তাই আমরা ইএমআই লেপ জন্য মোট লেপ সমাধান প্রদান.

যদি কাস্টমাইজড লেপ সিস্টেম প্রয়োজন হয়, আমাদের দলের সাথে আপনার চিন্তাভাবনা এবং ধারণা শেয়ার করুন এবং আপনার পণ্যের স্পেসিফিকেশন জমা দিন, আমরা সেরা সমাধানগুলি সাজানোর জন্য একসাথে কাজ করব।

আরো বিস্তারিত তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন, রয়্যাল টেকনোলজি আপনাকে সম্পূর্ণ লেপ সমাধান প্রদান করতে সম্মানিত।
